Installationsvejledning til gearkobling

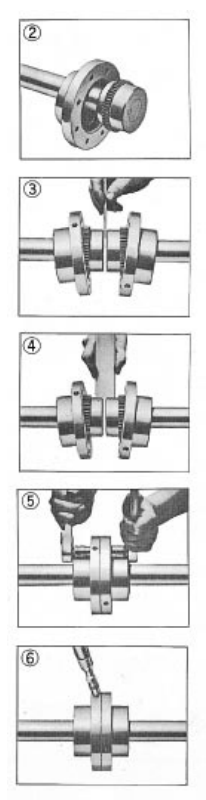

1. Monter flangebøsninger, tætninger og nav

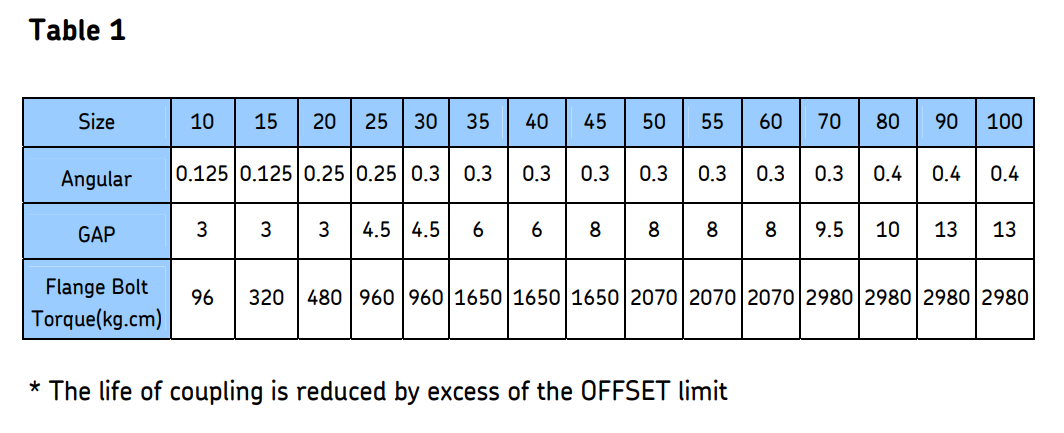

Rengør alle dele. Smør de kronede tandhjuls tænder og O-ring. Sæt O-ringen på akslerne. Placer flangebøsningerne med tætningsringe på akslerne, og monter navene på deres respektive aksler. Tæt kilesporene for at forhindre lækage. Indsæt sætskruer og spænd. Placer udstyret omtrentligt på linje med navspalten som i tabel 1.

2. Gap & Angular Alignment

Brug en afstandsstang, der er lige så tyk som den spalte, der er angivet i tabel 1. Indsæt stangen i samme dybde med 90° intervaller, og mål afstanden mellem stang og navflade med følere.

3. Offset justering

Juster akslen med en lige stang, kontroller hver 90°, se tabel 1. Tjek med følehorn. Sørg for ikke at overskride offsetgrænsen med en måleur.

4. Saml kobling

Indsæt pakningen mellem flangerne og fastgør boltene, og placer smørehullet i 90°. Spænd fastgørelsesanordningerne til det drejningsmoment, der er angivet i tabel 1.

5. Stor størrelse (over størrelse 70)

Installer kobling som ovenfor. Fjern alle smørepropper og kom anbefalet fedt ind i koblingen, indtil overskydende flyder gennem et åbent smørehul, og sæt derefter til. Fyld fedtet indtil det flyder over ved det åbnede modsatte hul.
