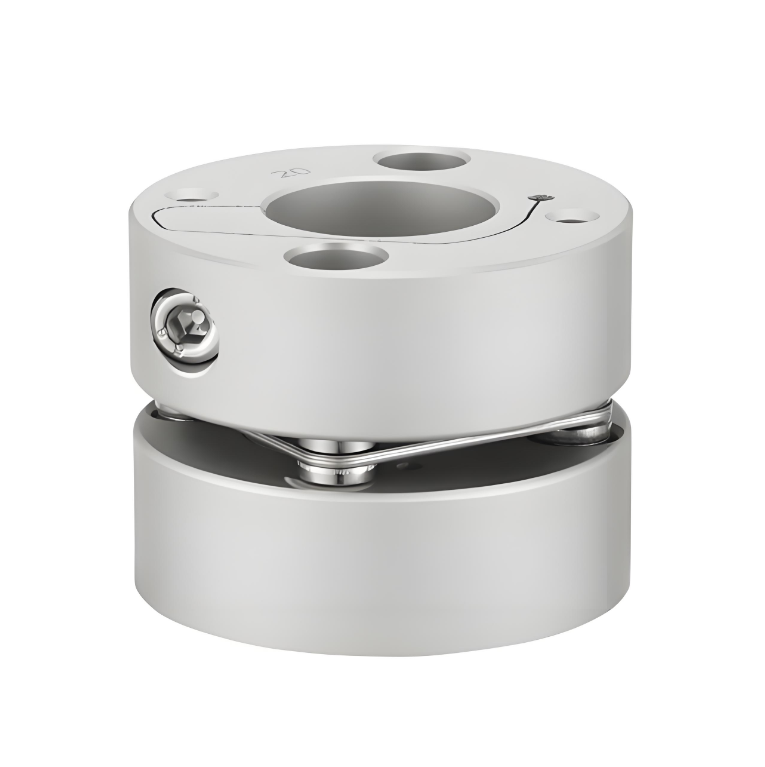

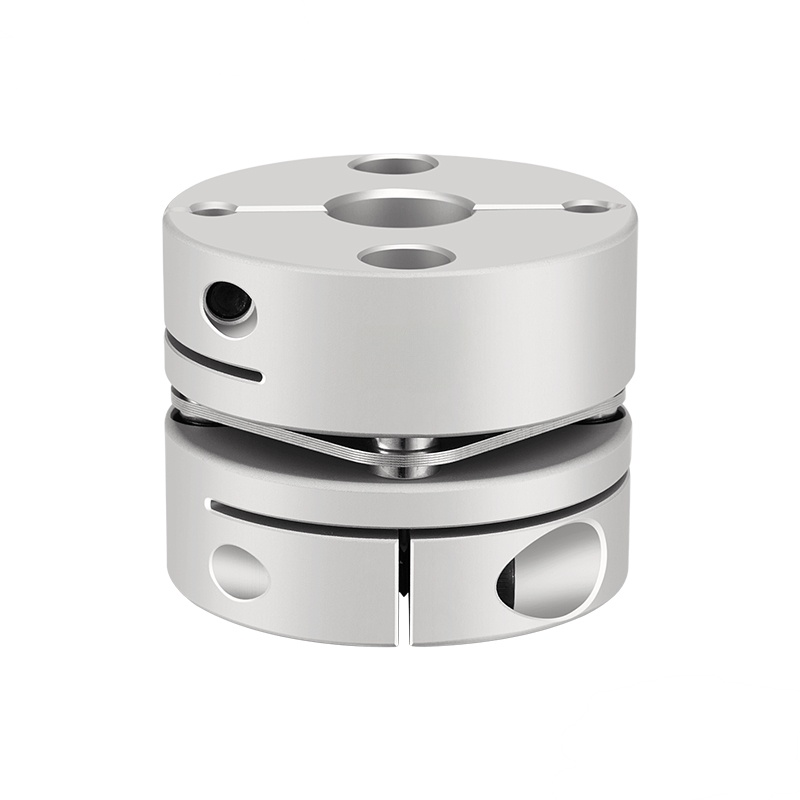

Koblingen er hovedsageligt sammensat af en halvkobling lavet af aluminiumslegering og en enkelt membran i midten. Aluminiumslegeringsmaterialet gør...
Enkeltmembrankoblingen af aluminiumslegering er en mekanisk præcisionstransmissionsenhed, der bruger den elastiske deformation af membranen til a...

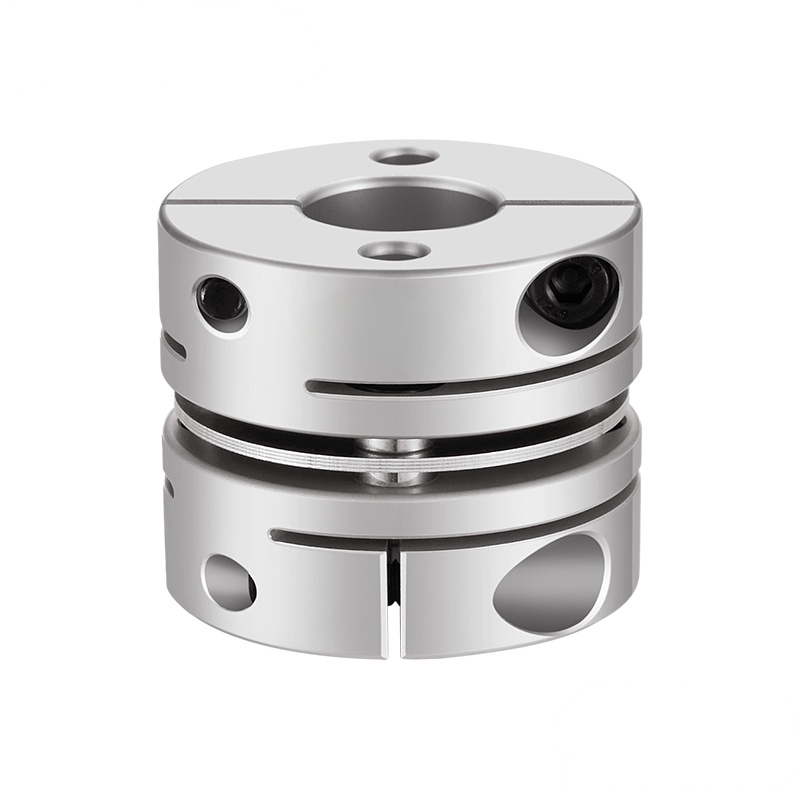

Den runde enkeltmembrankobling af aluminiumslegering er en nøglekomponent inden for præcisionstransmission. Den er hovedsageligt sammensat af en ha...

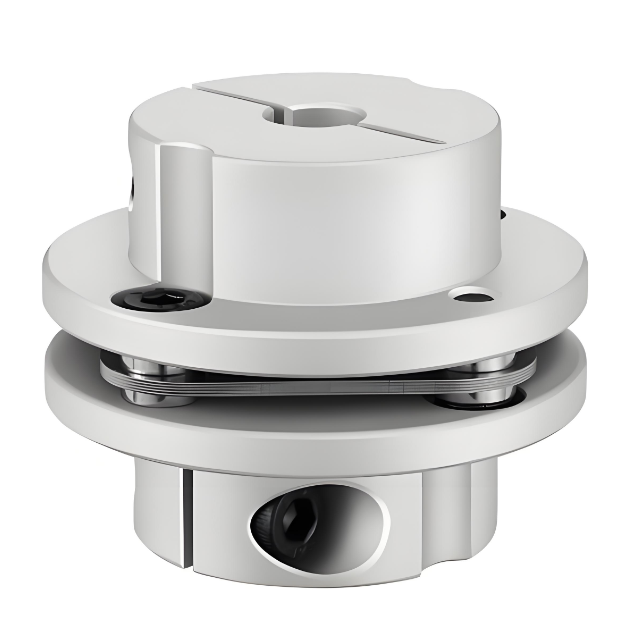

Den trinvise enkeltmembrankobling af aluminiumslegering er en avanceret mekanisk komponent designet til højpræcision og høj pålidelighed transmissi...

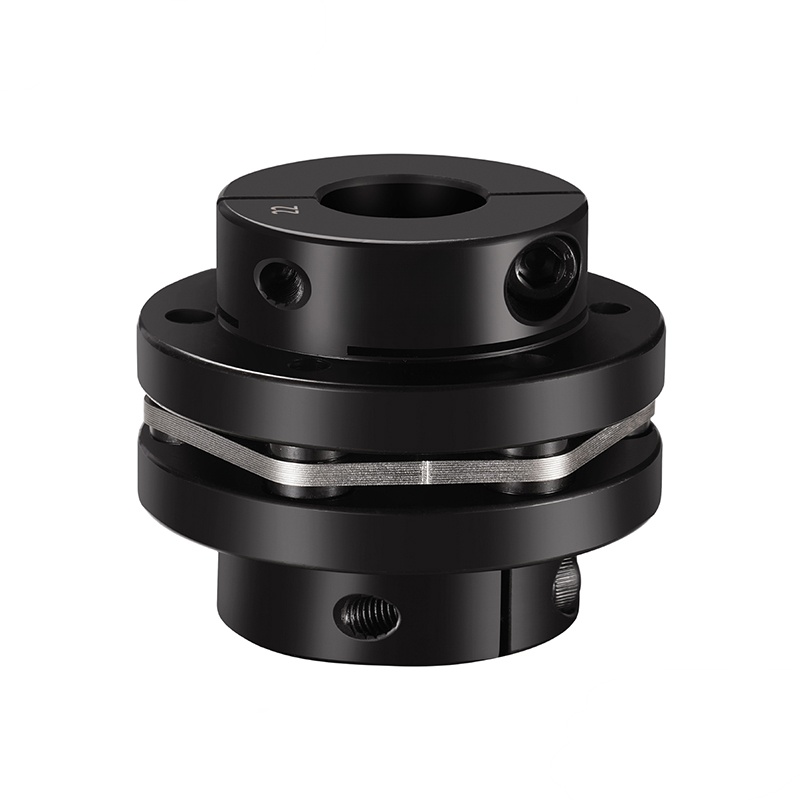

Denne 45# ståltrappede enkeltmembrankobling er lavet af 45 stål som hovedmateriale, med fremragende styrke og sejhed. Halvkoblingen er smedet med 4...

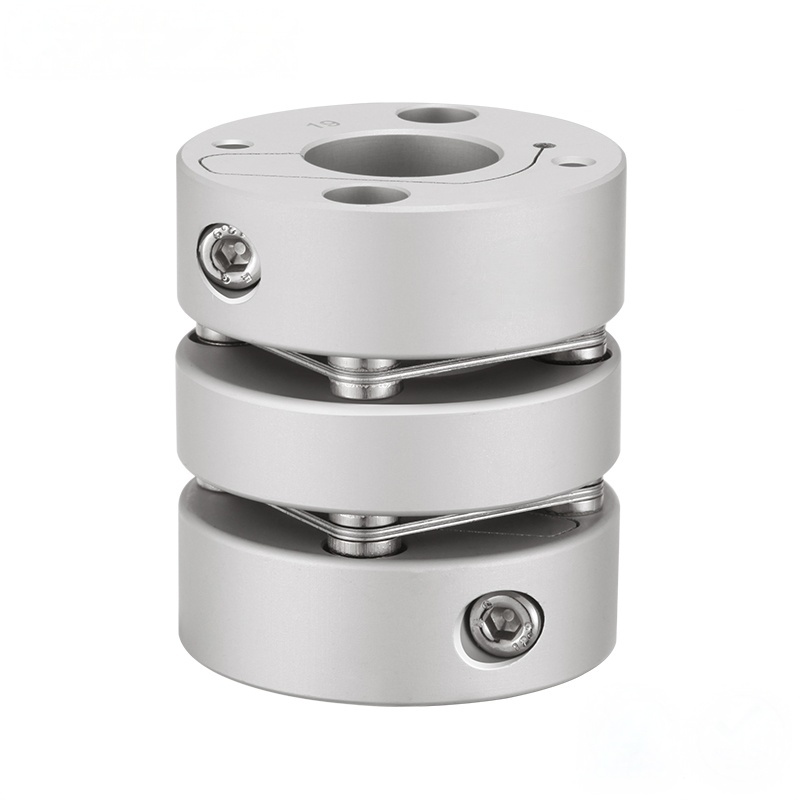

Den indvendige kobling af aluminiumslegering med dobbeltmembran er en mekanisk transmissionskomponent med fremragende ydeevne og sofistikeret desig...

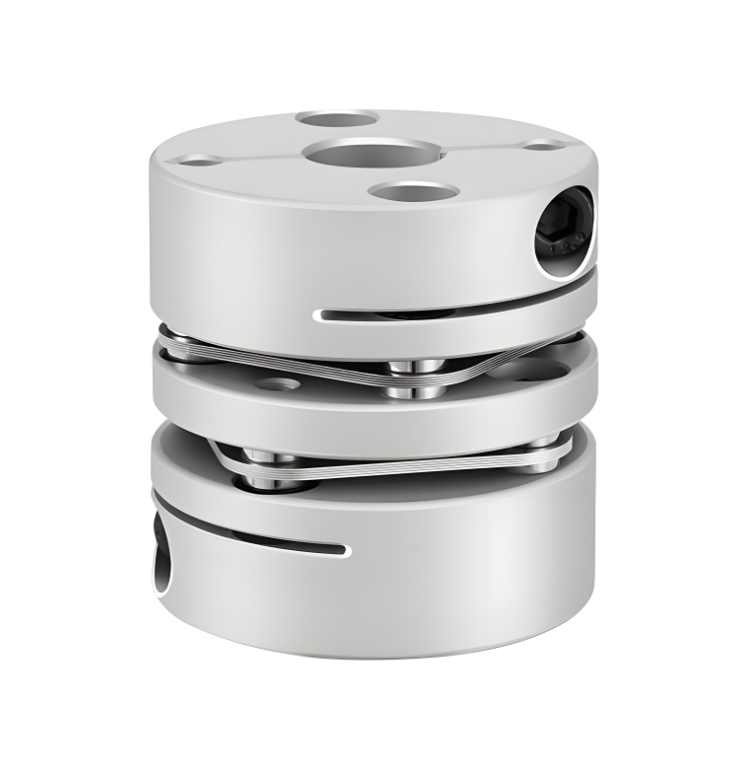

Vores dobbeltmembrankobling af aluminiumslegering er et fremragende produkt designet til barske miljøer og højpræcisionstransmissionskrav. Dens hov...

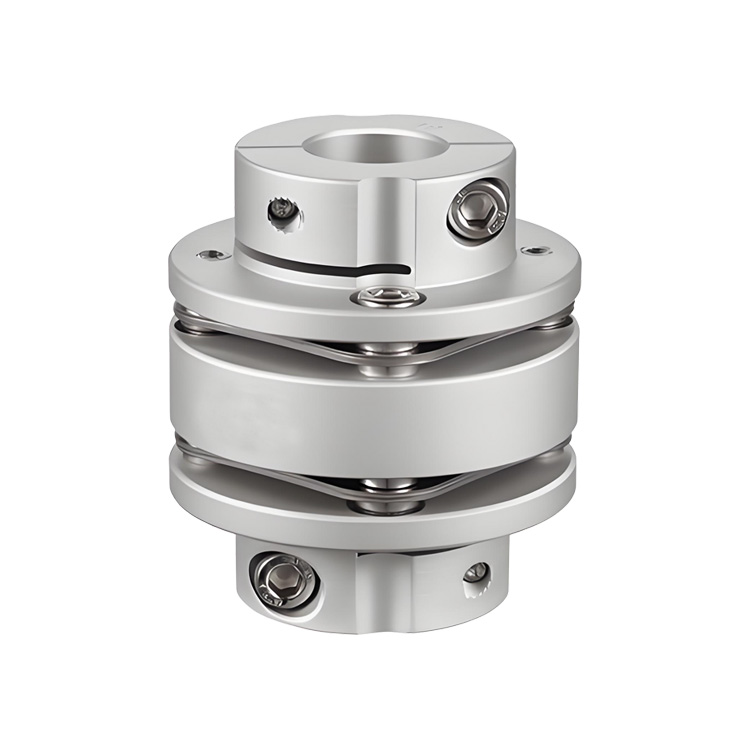

Aluminiumslegeringstrinnet dobbeltmembrankobling er en højtydende transmissionskomponent, der kombinerer avanceret design og materialer af høj kval...
Denne 45# ståltrappede enkeltmembrankobling er lavet af 45 stål som hovedmateriale, med fremragende styrke og sejhed. Halvkoblingen er smedet med 4...
Aluminiumslegeringstrinnet dobbeltmembrankobling er en højtydende transmissionskomponent, der kombinerer avanceret design og materialer af høj kval...
En membrankobling til en servomotor forbinder aksler og overfører drejningsmoment præcist, mens den bøjes for at kompensere for mindre aksiale, radiale og vinkelforskelle, og fungerer som et vigtigt led med lav inerti, høj vridningsstivhed, nul slør (ofte) og kræver ingen perfekt smøring for høj effektivitet og ydelsessystemer.
Hvordan det virker
Struktur: Den bruger en eller flere tynde metalliske membraner (som fleksible metalplader), der er klemt mellem to nav eller ærmer, der forbinder til motoren og den drevne belastning (som en kugleskrue).
Momenttransmission: Drejningsmomentet bevæger sig fra drivakslen, gennem navet, hen over den eller de bøjelige membraner og til den drevne aksel.
Fejljusteringskompensation: Membranens iboende fleksibilitet gør det muligt at bøje og vride og absorbere små fejl i justeringen (aksialt, radialt, kantet) uden at belaste lejerne eller motoren.
Zero Backlash: Mange designs bruger præcisionsbearbejdede komponenter og tætte pasformer (såsom stiftede forbindelser eller elektronstrålesvejsninger) for at eliminere spil (backlash), hvilket sikrer præcis bevægelse, der spejler servoens kommandoer.
Vigtige fordele ved servosystemer
Præcision: Fremragende momentstivhed og ingen slør bevarer nøjagtigheden.
Effektivitet: Lav inerti reducerer energitab, ideel til hurtigaccelererende systemer.
Vedligeholdelsesfri: Ingen smøring nødvendig, lang levetid.
Beskyttelse: Dæmper stød og vibrationer og beskytter følsomme komponenter.
Kontrolleret fejl: Kan designes til at fejle på en forudsigelig måde under alvorlig overbelastning, hvilket beskytter maskineri.
Hvorfor det bruges med servomotorer
Servomotorer kræver høj præcision, hurtig reaktion og nøjagtig positionering. Membrankoblinger giver den stive, slørfri forbindelse, der er nødvendig for at omsætte motorens præcise elektroniske kommandoer til mekanisk bevægelse uden at miste nøjagtigheden, hvilket gør dem til et foretrukket valg frem for universalkoblinger.
Når en kardanaksel begynder at vibrere, eller lejetemperaturen stiger uventet, er det første område, der skal undersøges, justering. I mange feltservicerapporter er årsagen ikke en defekt komponent, men en drivlinje, der blev installeret uden at korrigere vinkelforholdet mellem de drivende og de drevne aksler. At...
LÆS MEREEt 132 kW transportbånd på en mineplads gennemgik tre koblinger på en driftssæson. Hver udskiftning havde samme katalogstørrelse, og hver af dem fejlede ved navetænderne. Fejlen var ikke materialekvalitet; det var en dimensioneringsmetode, der kun så på akseldiameter og motorkraft. Driftscyklussen omfattede hyppi...
LÆS MERENår et transportørdrev begynder at summe i stedet for at klappe, eller en pumpe gearkasse bærer en tung belastning uden vibrationsproblemer, er det ofte den spiralformede gearkasse. For ingeniører og vedligeholdelsesteams, der arbejder med industrielle drivlinjer, handler valget mellem en spiralformet gearkasse o...
LÆS MEREServomotormembrankoblinger er specialiserede kraftoverførselskomponenter designet til at forbinde servomotorer med drevne elementer såsom kugleskruer, lineære aktuatorer eller præcisionsgear. Deres primære rolle er at overføre drejningsmoment med høj nøjagtighed, samtidig med at de bibeholder nul slør og stabil torsionsadfærd. I højtydende servosystemer påvirker koblingen direkte positioneringsnøjagtighed, responshastighed og langsigtet driftsstabilitet.
Sammenlignet med fleksible koblinger til generelle formål, vælges membrankoblinger, hvor præcision og effektivitet er kritisk. Deres metalbaserede elastiske struktur understøtter ensartet bevægelseskontrol i dynamiske automatiseringsmiljøer.
En servomotormembrankobling består typisk af to nav forbundet med en eller flere tynde metalliske membraner. Disse membraner er fremstillet som fleksible plader eller skivelignende elementer og er placeret mellem motorakslen og den drevne aksel. Navene monteres direkte på akslerne ved hjælp af fastspænding, kilespor eller andre præcisionsfastgørelsesmetoder.
Membranelementerne er designet til at bøje elastisk under belastning, mens de forbliver vridningsstive. Denne balance mellem fleksibilitet og stivhed gør det muligt for koblingen at overføre drejningsmoment nøjagtigt, mens den tager højde for mindre akselforskydning.
I en servomotormembrankobling flyder drejningsmomentet fra motorakslen ind i det første nav, på tværs af membranelementerne og ind i det nav, der er forbundet med den drevne belastning. Transmissionsvejen er afhængig af elastisk deformation af membranen i stedet for glidende eller rullende kontakt.
Fordi drejningsmoment overføres gennem en kontinuerlig metallisk struktur, udviser koblingen høj vridningsstivhed. Denne karakteristik understøtter nøjagtig drejningsmomentrespons og minimerer vinkelafbøjning under hurtig acceleration eller belastningsændringer.
Mindre skævheder mellem servomotoraksler og drevne komponenter er uundgåelig i praktiske installationer. Servomotormembrankoblinger kompenserer for disse afvigelser gennem kontrolleret bøjning af membranelementerne.
Ved at absorbere disse bevægelser internt, reducerer koblingen overførslen af uønskede kræfter til motorlejer og drevet udstyr, hvilket understøtter længere levetid.
Nul tilbageslag er afgørende i servodrevne systemer, hvor bevægelseskommandoer skal omsættes direkte til mekanisk bevægelse. Mange servomotormembrankoblinger opnår nul slør gennem præcisionsbearbejdede nav, stramt kontrolleret membrangeometri og sikre sammenføjningsmetoder såsom boltede eller svejsede forbindelser.
Denne stive, spilfri forbindelse hjælper med at opretholde præcis synkronisering mellem servomotoren og den drevne akse, hvilket forbedrer repeterbarheden og positioneringsnøjagtigheden i lukket sløjfe kontrolsystemer.
Servomotormembrankoblinger er typisk designet med lav masse og kompakt geometri. Reduceret inertimoment begrænser den belastning, der reflekteres til motoren, hvilket muliggør hurtigere acceleration og deceleration.
I højhastighedsautomatisering og robotteknologi bidrager denne lave inerti til kortere cyklustider og forbedret energieffektivitet, samtidig med at den opretholder en stabil dynamisk adfærd.
Da membrankoblinger fungerer uden glidende kontakt, kræver de ikke smøring. Denne vedligeholdelsesfrie egenskab reducerer driftsomkostningerne og forenkler systemvedligeholdelse, især i rene eller lukkede omgivelser.
Membranstrukturen helt i metal understøtter også lang levetid under cyklisk belastning, forudsat at driftsgrænserne overholdes. I nogle designs kan membranen konstrueres til at svigte på en forudsigelig måde under ekstrem overbelastning, hvilket giver en grad af mekanisk beskyttelse til tilsluttet udstyr.
Servomotormembrankoblinger bruges i vid udstrækning i applikationer, der kræver præcis bevægelseskontrol og stabil drejningsmomentoverførsel.
At opnå pålidelig ydeevne i servomotormembrankoblinger kræver præcis materialekontrol, nøjagtig bearbejdning og streng kvalitetsinspektion. Ensartet membrantykkelse, afbalanceret geometri og kontrolleret samling påvirker direkte stivhed og udmattelseslevetid.
Med erfaring i præcisionskrafttransmissionskomponenter og avancerede koblingsteknologier, integrerer Jiangsu Rokang Heavy Industry Technology Co., Ltd. sin tekniske knowhow i udviklingen af membrankoblinger, der er velegnede til servosystemer med høj nøjagtighed på tværs af en række industrielle applikationer.
Servomotormembrankoblinger giver en præcis, effektiv og pålidelig forbindelse mellem servomotorer og drevne komponenter. Gennem nul slør, høj vridningsstivhed, fejljusteringskompensation og vedligeholdelsesfri drift understøtter de nøjagtig bevægelseskontrol i moderne automationssystemer. Efterhånden som servoteknologien fortsætter med at udvikle sig, forbliver membrankoblinger et vigtigt element for at opnå ensartet ydeevne og langsigtet systemstabilitet.
