RSK Grid koblinger Installationsvejledning

Udførelsen af kobling afhænger i høj grad af, hvordan du installerer og vedligeholder. Gitterkoblingerne er designet til at fungere i enten vandret eller lodret position uden ændringer.

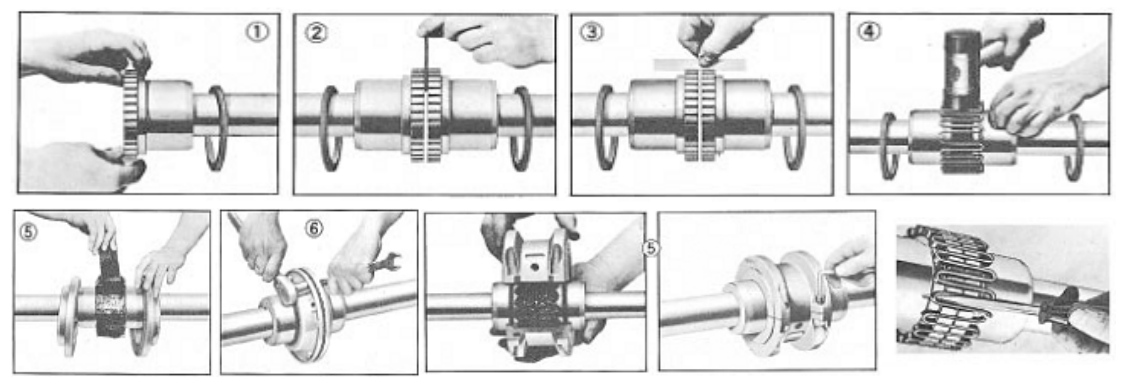

1. Monter tætninger og nav
Rengør alle metaldele med ikke-brændbart opløsningsmiddel, og kontroller nav, aksler og kilespor for grater. Smør tætningerne let med fedt og anbring dem på akslerne før montering af nav. Monter nav på deres respektive aksler, så navfladen flugter med enden af ​​dens aksler, medmindre andet er angivet. Spænd skruerne, når de er monteret.

2.Gap og vinkeljustering

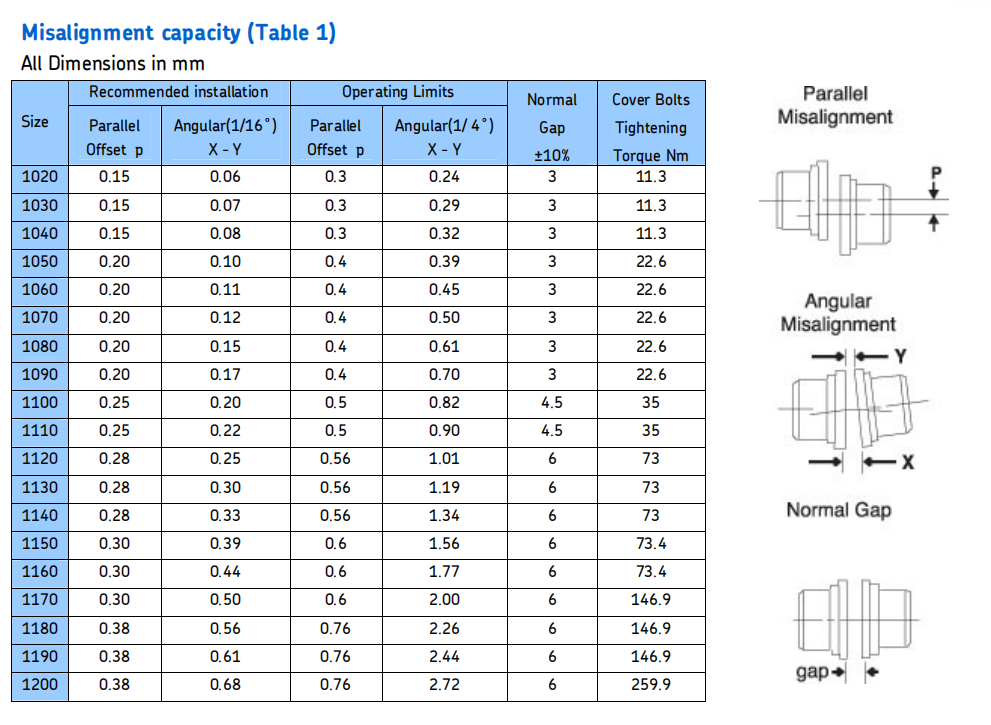

Brug en afstandsstang, der er lig med den tykkelse, der er angivet i Tabel 1. Indsæt stangen som vist i fig. i samme dybde med 90° intervaller, og mål afstand mellem stang og navflade med følere. Forskellen i minimums- og maksimumsmålinger må ikke overstige de vinkelgrænser, der er angivet i tabel 1

3. Offset justering
Juster, så en lige kant hviler firkantet (eller inden for grænserne specificeret i tabel 2) på begge nav og også med 90° intervaller. Afstanden må ikke overstige grænserne for parallelforskydning af installationer, der er angivet i tabel 1. Spænd alle fundamentsbolte og gentag trin 2 og 3. Juster koblingen om nødvendigt.

4. Indsæt gitter
Pak mellemrum og riller med specificeret smøremiddel, før gitteret indsættes. Fastgør gitteret i samme retning; dette vil sikre korrekt gitterkontakt med ikke-roterende stift i dækslets halvdele. Spred gitteret lidt for at passere over koblingstænderne og sædet med en blød hammer.

5. Pak med fedt og saml dæksler
Pak mellemrummene mellem og omkring gitteret med så meget smøremiddel som muligt, og tør overskydende af, der flugter med toppen af gitteret. Placer tætninger på navene, så de er på linje med rillerne i dækslet. Anbring pakningerne på flange af den nederste dækselhalvdel, og saml dækslerne, så matchmærkerne er på samme side. Skub pakningerne ind, indtil de stopper mod tætningerne, og fastgør dækslets halvdele med fastgørelseselementer, spænd til det moment, der er angivet i tabel. Sørg for, at pakninger forbliver på plads under tilspænding af fastgørelsesanordninger.
