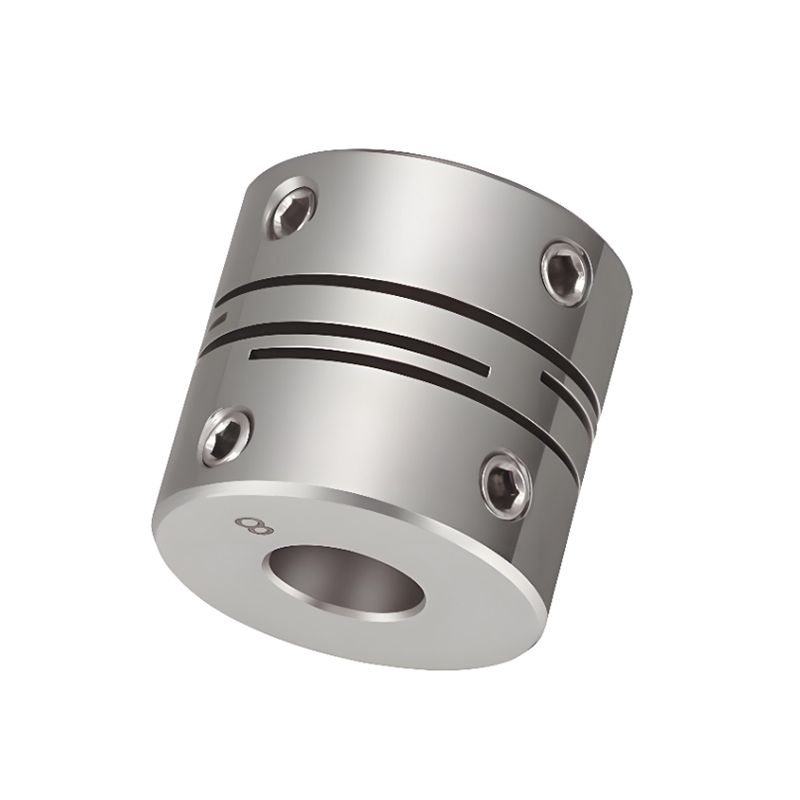

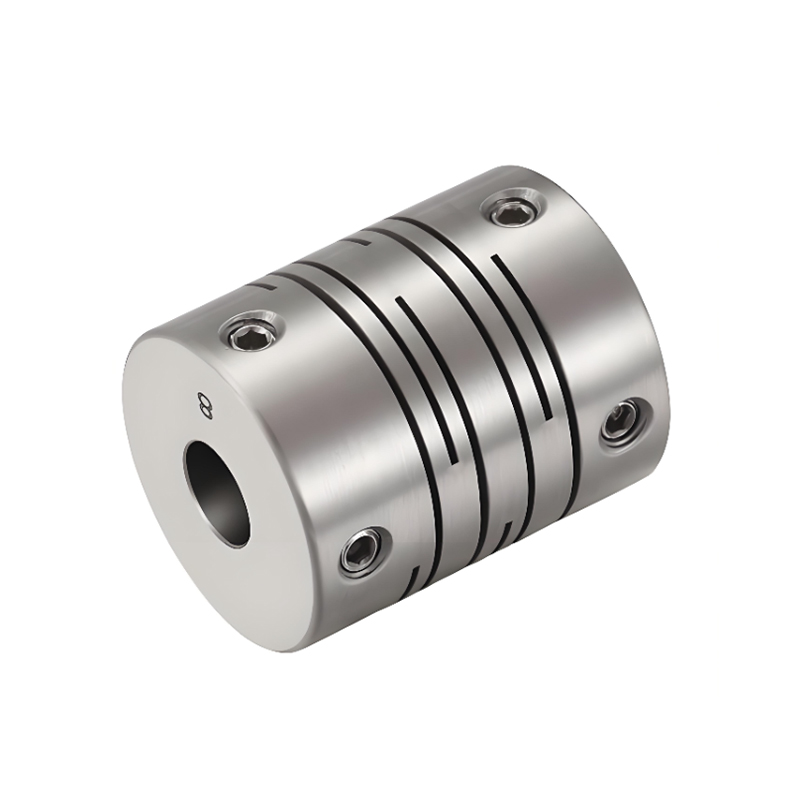

RSK-CPPG høj stivhed i rustfrit stål, parallel linjeakselkobling, positioneringsskruetype

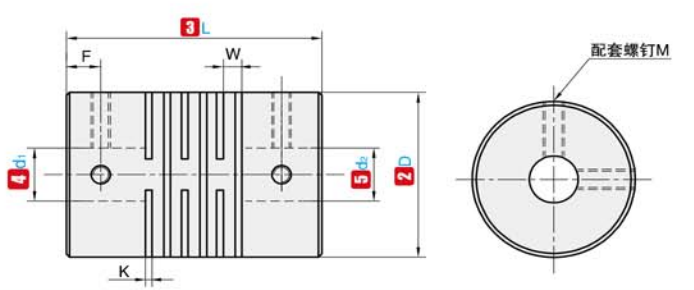

Kodenavn

D

L

Standard indvendig diameter (mm)

K

W

F

M

Momenttilspænding (N.m)

RSK-CPPG

16

17.4

3  4  5  6

0.55

1.18

3.0

M3

0.8

19

20

3  4  5  6  6,35  7  8

0.55

1.18

3.4

M3

0.8

24

25

4  5  6  6.35  7  8  9         10  11

0.55

1.49

3.78

M4

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12  12.7

0.55

1.81

4.5

M5

5

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

M5

5

39

40

8  9  9.525  10  11  12  12.7  14  15  16  18  19

0.8

2.34

7.0

M5

5

44

45

8  9  9.525  10  11  12  12.7  14  15  16  18  19  20

0.8

2.54

7.75

M6

8

Bemærk: De indvendige huller i begge ender af koblingen kan frit kombineres med de minimale og maksimale indvendige diametre. De indvendige diameterstørrelser markeret i tabellen er kun til reference. Den af ​​kunden krævede huldiameter er også kun til reference. Kontakt os venligst for den af ​​kunden krævede huldiameter.

Kodenavn

D

L

Nominelt drejningsmoment (N.m)

Tillad bias (mm)

Tillad hældning (∠°)

Tillad aksial afvigelse (mm)

Tillad RPM

Statisk vridningsstivhed (N.m/rad)

Inertimoment (N.m)

Vægt (g)

RSK-CPPG

16

17.4

2

0.05

0.5

±0,10

24000

200

2,8x10 ^-5

25

19

20

4

0.05

0.5

±0,10

24000

270

6,2x10 ^-5

40

24

25

6

0.05

0.5

±0,10

24000

790

2,0x10 ^-5

75

29

30

8

0.05

0.5

±0,10

24000

1400

5,2x10 ^-5

145

34

35

12

0.05

0.5

±0,10

24000

2200

1,1x10 ^-4

200

39

40

15

0.05

0.5

±0,10

24000

4100

2,3x10 ^-4

250

44

45

23

0.05

0.5

±0,10

24000

5100

4,3x10 ^-4

365

Bemærk: Ovenstående inertimoment og tekniske parametre er målt ved standarden for maksimal blænde. Det maksimale nominelle drejningsmoment er relateret til holdbarheden af ​​selve koblingen. Jo større ydre diameter, jo større kraft, og jo mindre ydre diameter, jo højere tilladt hastighed.
