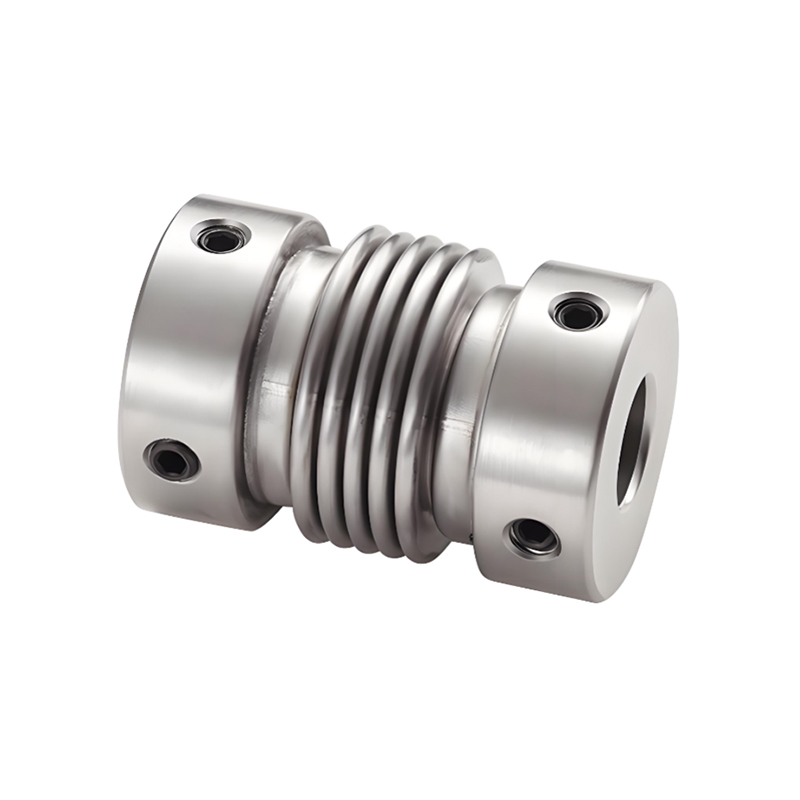

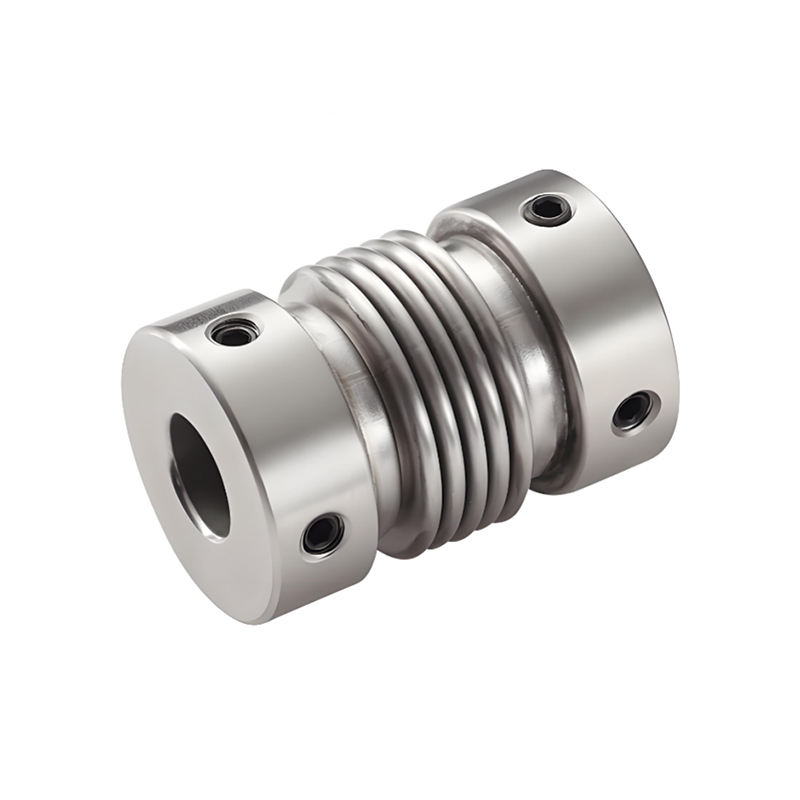

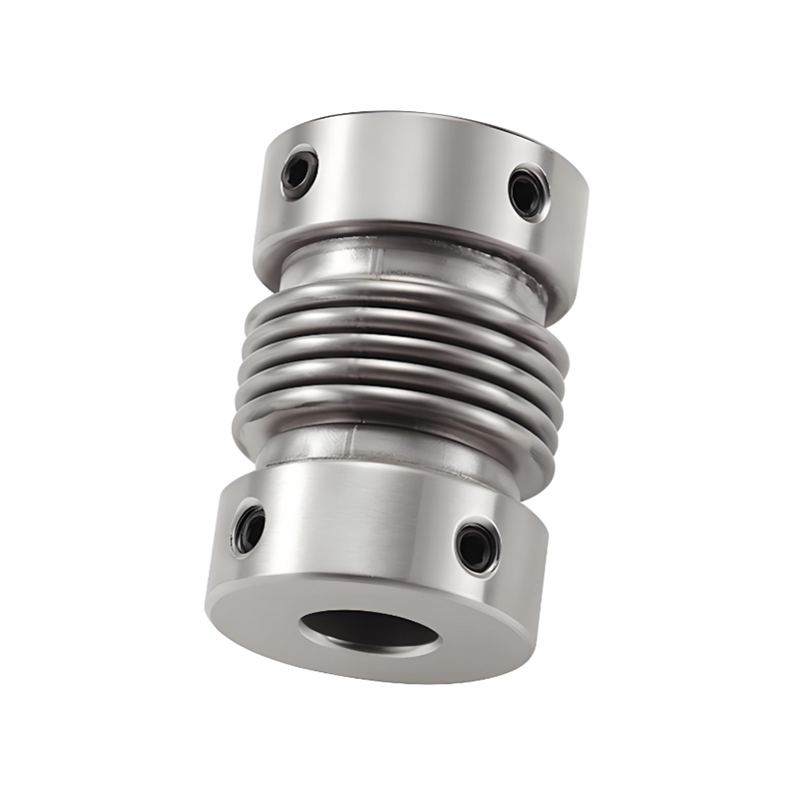

RSK-CPRG God korrosionsbestandighed Rustfrit stål bælgkoblinger Positioneringsskrue

P/N

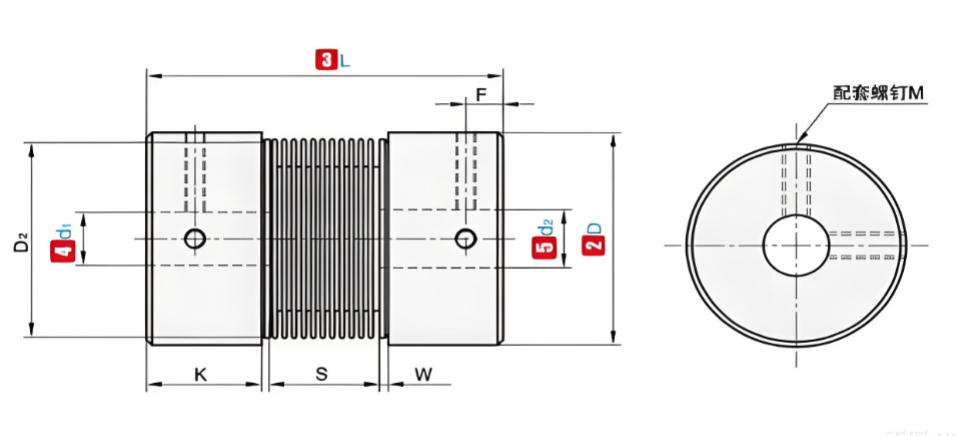

ΦD

L

Standard indvendig diameter (mm)

K

W

S

D2

F

M

Momenttilspænding (N.m)

RSK-CPRG

16

27

4-5-6-6,35-7-8

7.5

2

8

13.5

3

M3

1.2

20

32

5-6-6,35-7-8-9-9,525-10

7.2

2.8

12

18

3.5

M3

1.2

22.5

34

5-6-6,35-7-8-9-9,525-10

8.05

2.8

12.3

20.2

3.6

M4

2.5

25

37

6-6,35-7-8-9-9,525-10

9.5

3

12

20.2

4.5

M4

2.5

32

42

8-9-9.525-10-11-12-12.7-14-15

8

4

18

27.2

4.5

M5

5

Bemærk: De indvendige huller i begge ender af koblingen kan frit kombineres med de minimale og maksimale indvendige diametre. De indvendige diameterstørrelser markeret i tabellen er kun til reference. Den af ​​kunden krævede huldiameter er også kun til reference. Kontakt os venligst for den af ​​kunden krævede huldiameter.

P/N

ΦD

L

Nominelt drejningsmoment (N.m)

Tillad bias (mm)

Tillad hældning (∠°)

Tillad aksial afvigelse (mm)

Tillad RPM

Statisk vridningsstivhed (N.m/rad)

Inertimoment (N.m)

Vægt (g)

RSK-CPRG

16

27

1.2

0.1

2

0.3

-0,1

16000

150

7,9X10⁻⁷

22

20

32

2.2

0.1

2

0.3

-0,1

13000

220

2,0X10⁻⁶

36

22.5

34

2.7

0.15

2

0.3

-0,1

12000

300

6,2X10⁻⁶

54

25

37

3

0.15

2

0.5

-1.3

11000

330

6,7X10⁻⁶

73

32

42

3.7

0.2

2

0.5

-1.3

10000

490

2,0X10⁻⁵

128

Bemærk: Ovenstående inertimoment og tekniske parametre er målt ved standarden for maksimal blænde. Det maksimale nominelle drejningsmoment er relateret til holdbarheden af ​​selve koblingen. Jo større ydre diameter, jo større kraft, og jo mindre ydre diameter, jo højere tilladt hastighed.
