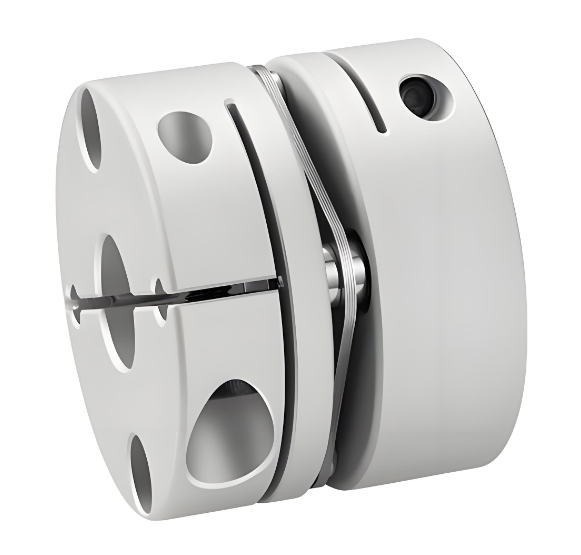

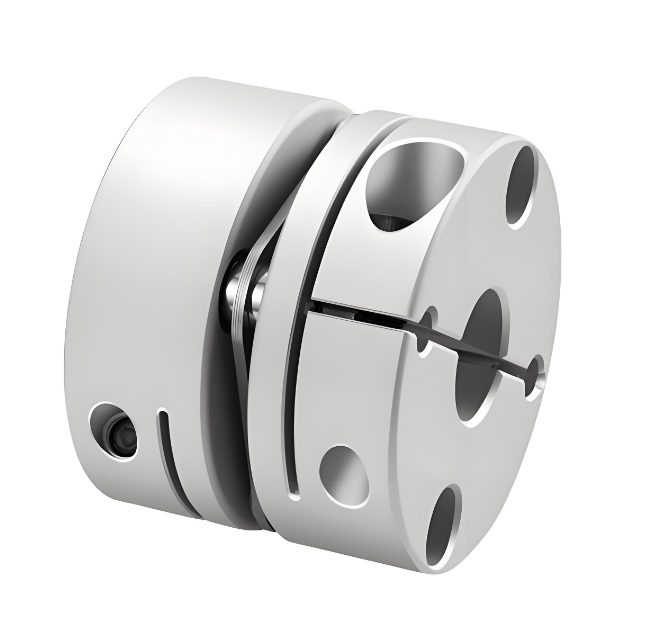

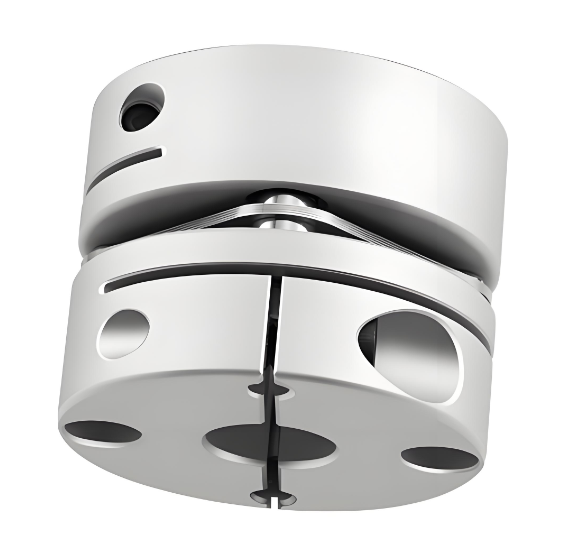

Name: RSK-CPS Højstyrke aluminiumslegering enkelt rustfrit stål membrankobling klemmetype
Rating: 5 (99 reviews)

Specifikation

> Akselbøsningen er lavet af højstyrke aluminiumslegering

> Membranen er lavet af 304 rustfrit stål

> Høj drejningsmoment stivhed, kan nøjagtigt kontrollere rotationen af akslen, kan udføre høj præcisionskontrol

> Designet specielt til servo, stepmotor

> Lav inerti, velegnet til højhastighedsdrift

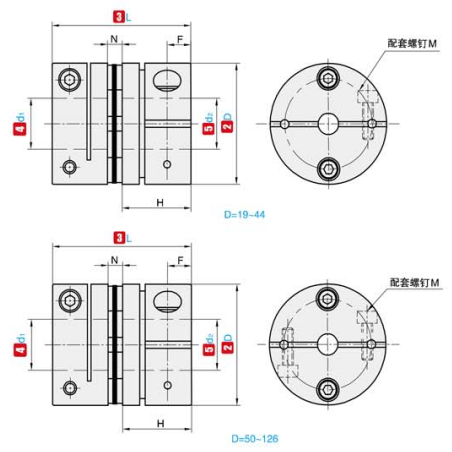

①NEJ.	②D	③L	④d₁ ⑤d₂ Valgfri rækkevidde	N	F	H	M	Tilspændingsskruens drejningsmoment (N ·m)
RSK-CPS	19	20	3 4 5 6 6,35 7 8	1.8	3.3	9.1	M2,5	0.8
	26	26	3 4 5 6 6,35 7 8 9 9.525 10 11 12 14	2.6	3.9	11.65	M3	1.2
	32	28	5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 15	3.5	3.85	12.25	M3	1.2
	34	32	5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 15 16	3.5	4.5	14.25	M4	2.5
	39	34.5	8 9 9,525 10 11 12 12,7 14 15 16 17 18 19	4.5	5	14.9	M4	2.5
	44	34.5	8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 24	4.5	5	14.9	M4	2.5
	56	45	10 12 14 15 16 17 18 19 20 22 24 25 28 30 32	5.5	6.4	19.75	M5	5
	68	53	12 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38	6.3	7.7	23.35	M6	8
	82	68	17 18 19 20 22 24 25 28 30 32 35 38 40 42	8.0	9.7	30	M8	20

①NEJ.	②D	③L	Nominelt drejningsmoment (N ·m)	Tilladt excentricitet (mm)	Tilladt afbøjning (°)	Tilladt aksial afvigelse (mm)	Tilladt hastighed (rpm)	Statisk reverserende stivhed (N ·m/rad)	Inertimoment	Vægt (g)
RSK-CPS	19	20	1	0.1	1	±0,09	10000	1400	6,7×10⁻⁷	11
	26	26	1.5	0.1	1	±0,14	10000	3700	2,2×10⁻⁶	28
	32	28	2	0.1	1	±0,18	10000	5700	7,1×10⁻⁶	46
	34	32	3	0.1	1	±0,18	10000	8100	8,0×10⁻⁶	55
	39	34.5	6	0.1	1	±0,23	10000	18000	2,2 x 10⁻⁵	81
	44	34.5	9	0.1	1	±0,27	10000	20000	2,8×10⁻⁵	99
	56	45	25	0.1	1	±0,36	10000	50000	1,2×10⁻⁴	217
	68	53	60	0.1	1	±0,4	9000	70000	1,5×10⁻⁴	348
	82	68	80	0.1	1	±0,5	8000	140000	1,8×10⁻⁴	689

Beskrivelse

Enkeltmembrankoblingen af aluminiumslegering er en mekanisk præcisionstransmissionsenhed, der bruger den elastiske deformation af membranen til at opnå effektiv forbindelse mellem to aksler. Sammenlignet med traditionelle koblinger har det betydelige fordele. ,

Med hensyn til materialevalg viser aluminiumslegering uovertruffen overlegenhed. Dette materiale er ikke kun let i vægt, hvilket i høj grad kan reducere belastningen på transmissionskomponenterne, men har også fremragende styrke for at sikre, at koblingen er stabil og pålidelig under drift. God slidstyrke og korrosionsbestandighed gør den frygtløs over for barske arbejdsmiljøer og kan fungere stabilt i lang tid. Samtidig kan den fremragende termiske ledningsevne af aluminiumslegering sprede den varme, der genereres under transmissionsprocessen, i tide, hvilket effektivt sikrer udstyrets driftsstabilitet. ,

Under arbejde, når drejningsmomentet fra de to aksler virker på membranen, vil den elastiske membran bøjes og deformeres smart for nøjagtigt at realisere transmissionen af kraft og drejningsmoment. I denne proces kan det også spille en rolle i stødabsorbering og støjreduktion, hvilket skaber et mere støjsvagt og mere stabilt driftsmiljø for udstyret. ,

Enkeltmembrankoblingen af aluminiumslegering har en kompakt og udsøgt struktur, let vægt og høj transmissionseffektivitet, og den er meget nyttig i mange lejligheder med strenge krav til ydeevne. Under bearbejdning af værktøjsmaskiner hjælper det med at opnå nøjagtig hastighedstransmission og sikre behandlingsnøjagtighed; under driften af løfte- og transportudstyr transmitterer det stabilt strøm for at sikre sikker og effektiv lastløftning; i skibsbygning tilpasser den sig til komplekse arbejdsforhold og opretholder stabiliteten af skibets kraftsystem; i ventilatorer, klimaanlæg og pumpeudstyr er det også afhængigt af sine egne fordele for at sikre en jævn drift af udstyret. ,

Med sin høje effektivitet og holdbarhed giver aluminiumslegeringsenkeltmembrankoblingen pålidelige løsninger til mekanisk transmission i forskellige industrier og er et ideelt valg til moderne mekaniske transmissionssystemer.
