Name: RSK Hurtig montering og demontering Serpentine Fjederkobling
Rating: 5 (99 reviews)

Specifikation

Det er en enkel og omkostningseffektiv kobling til applikationer med højt drejningsmoment

Slagmodstand, vibrationsdæmpning og tilpasningsevne til varierende belastninger giver forbedret beskyttelse af udstyret

Hurtig installation og fjernelse sparer tid og kræfter

Ultralang levetid

Enkel struktur og nem vedligeholdelse

Lave installationskrav og en bred vifte af designs

Kravet til installationsnøjagtighed for serpentine fjederkoblinger er lavere end for generelle koblinger

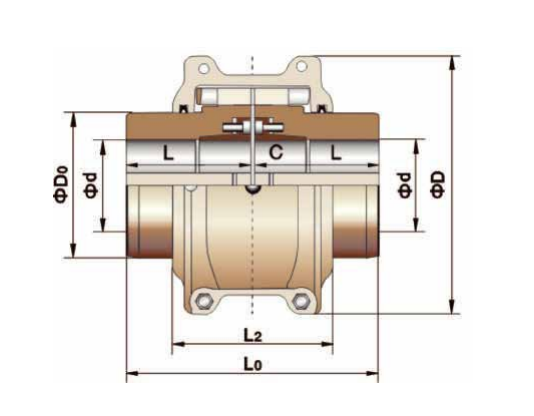

Model	Nominelt drejningsmoment/ Tn N. M	Tilladt hastighed/N rpm	Maksimalt akselhul L mm	Aksial længde L mm	Længde L0 mm	L2 mm	D mm	D0 mm	Plads C mm	Vægt (ingen hul) kg	InertimomentI Kg.m ²	Olieladning kg
6080T	2050	3600	55	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	66.68	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	85	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	100	135	275	160	270	160.3	5	57.87	0.2700	0.508
6120T	13700	2025	120	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	145	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	160	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	180	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	200	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	230	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	10300	1100	260	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	13700	1050	300	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	18600	900	340	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	24900	820	360	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	400	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	420	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	450	450	913	650	1100	647.7	13	3643.37	339.00	33.82

6250T	746000	580	460	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	500	500	1013	760	1260	762.0	13	5123.34	711.00	67.24
6270T	1130000	460	520	540	1100	800	1350	--	20	5832.84	932.00	82.35
6280T	1320000	339	550	550	1120	850	1450	--	20	6635.29	1142.00	101.42

Beskrivelse

Det er en enkel og omkostningseffektiv kobling til applikationer med højt drejningsmoment.

Jiangsu RSK serpentinfjederkobling kombinerer gearkoblingernes høje drejningsmomentkapacitet med elastiske koblingers fleksibilitet, hvilket gør den til en enklere og mere ideel mulighed blandt medium til tunge koblinger. Dets hurtige adskillelsesdesign eliminerer fuldstændig installations- og fjernelsesvanskeligheder og tilbyder en mere økonomisk og pålidelig koblingsløsning.

Slagmodstand, vibrationsdæmpning og tilpasningsevne til varierende belastninger giver forbedret beskyttelse af udstyret.

Tandoverfladerne på RSK-serpentinfjederkoblingen er sammensat af flere buede overflader, som tillader kontaktområdet at variere i overensstemmelse med ændringer i belastningen. Dette design gør det muligt for koblingen bedre at modstå belastningspåvirkninger og variable belastninger, hvilket sikrer større sikkerhed under opstart eller under ujævne belastningsforhold. Desuden absorberer fjederens fleksible transmission en betydelig mængde vibrationskræfter. Dens dæmpende effekt reducerer stødvibrationer med over 36 %, hvilket gør den til et ægte stød- og vibrationsfilter til kraftoverførselssystemer.

Hurtig installation og fjernelse sparer tid og kræfter.

Med det formål at løse vanskelighederne og ineffektiviteten ved installation og adskillelse af koblinger har RSK udviklet en helt ny hurtig-adskillelseskobling. Den anvender en tilspidset overfladegrænseflade og bruger adskillige højstyrkebolte på endefladen til at påføre kraft, hvilket opnår både ekspansions- og forbindelseseffekter. Dette design giver mulighed for en fripasning under installationen, mens den leverer ydeevnen af en interferenspasning, hvilket sparer over 70 % af tiden sammenlignet med traditionelle interferenspasningsprodukter.

Ultralang levetid.

Den koniske fjeder er fremstillet af højstyrkelegeret stål og gennemgår en streng varmebehandlingsproces for at opnå overlegen stivhed og fleksibilitet. Fjederoverfladen er præcisionssandblæst for at komprimere overfladelagets molekylære struktur, hvilket resulterer i øget slidstyrke og forlænget levetid.

Enkel struktur og nem vedligeholdelse.

Lave installationskrav og en bred vifte af designs.

Kravet til installationsnøjagtighed for serpentine fjederkoblinger er lavere end for generelle koblinger. Fjederen kan svinge frit inden i halvkoblingsbøsningens tandriller, hvilket giver mulighed for betydelige radiale, vinkelmæssige og aksiale afvigelser mellem de to aksler. Så længe disse afvigelser forbliver inden for et bestemt område, vil de ikke påvirke kraftoverførselsydelsen, de vil heller ikke generere støj eller kompromittere levetiden.
