Name: RSK-UL type dækkobling høj fleksibilitet vedligeholdelsesfri lavhastigheds fleksibel kobling
Rating: 5 (99 reviews)

Specifikation

Dækkobling af typen RSK-UL er en vedligeholdelsesfri fleksibel kobling med høj fleksibilitet. Dens kernekomponent er en dækformet elastomer lavet af gummi eller polyurethan, forbundet til to metalflangehalvdele via bolte. Den opnår betydelig forskydningskompensation og kraftig dæmpning og vibrationsdæmpning gennem den radiale kompression og forskydningsdeformation af elastomeren. Den er velegnet til transmissionsapplikationer med medium til lav hastighed, såsom transportører, ventilatorer og pumpesæt, der kræver vibrationsisolering og fejljusteringskompensation.

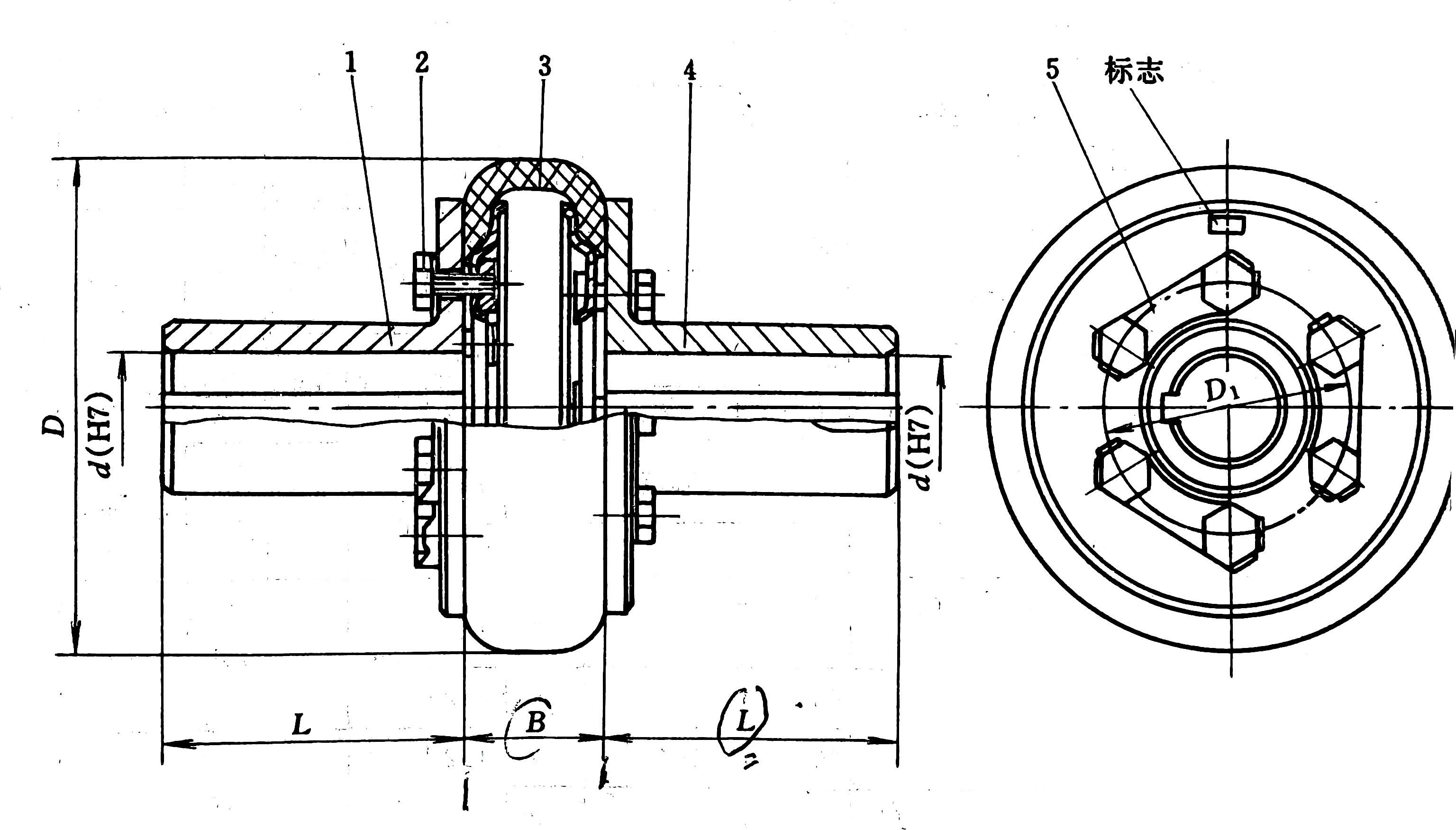

Model	Nominelt drejningsmoment /N·m	Øjeblikkeligt maksimum Øjeblik Tmax /N·m	Tilladt Roterende Hastighed [n]		Diameter på skafthul d(H7)		Skafthullængde L		D	B		Øjeblik Af Inerti I	Vægt m / kg
			Stål	Jern	Stål	Jern	J, J₁ -formet	Y-formet
UL1	10	31.5	5000	3500	11	11	22	25	80	20	42	0.0003	0.7
					12, 14	12, 14	27	32
					16, 18	16	30	42
UL2	25	80		3000	14	14	27	32	100	26	51	0.0008	1.2
					16, 18、19	16, 18、19	30	42
					20, 22	20	38	52
UL3	63	180	4300		18, 19	18, 19	30	42	120	32	62	0.0022	1.8
					20, 22、24	20, 22	38	52
					25		44
UL4	100	315	4500		20, 22、24	20, 22、24	38	52	140	38	69	0.0044	3
					25, 28	25	44	62
					30		60
UL5	160	500	4000		24	24	38	52	160	45	80	0.0084	4.6
					25, 28	25, 28	44	62
					30, 32, 35	30	60	82
UL6	250	710	3600	2500	28	28	44	62	180	50	90	0.0164	7.1
					30, 32, 35、38	30, 32, 35	60	82
					40		84	112
UL7	315	900	3200		32, 35, 38	32, 35, 38	60	82	200	56	104	0.029	10.9
					40, 42, 45, 48	40,42	84	112
UL8	400	1250	3000	2000	38	38	60	82	220	63	110	0.0448	13
					40, 42, 45, 48、50	40,42、45	84	112
UL9	630	1800	2800		42, 45, 48, 50, 55, 56	42, 45, 48, 50, 55	84	112	250	71	130	0.0898	20
					60		107
UL10	800	2240	2400	1600	45, 48, 50, 55, 56	45, 48, 50, 55, 56	84	112	280	80	148	0.1596	30.6
					60, 63	60, 63	107	142
UL11	1000	2500	2100		50, 55, 56*	50, 55, 56*	84	112	320	90	165	0.2792	39
					60, 63、65、70、71、75	60, 63、65	107	142
UL12	1600	4000	2000		55, 56	55, 56	84	112	360	100	188	0.5356	59
					60, 63、65、70、71、75	60, 63、65、70、71、75	107	142
					80, 85	80	132	172
UL13	2500	6300	1800		63、65、70、71、75*	63、65、70、71、75*	107	142	400	110	210	0.896	81
					80, 85、90、95	80, 85、90、95	132	172
UL14	4000	10000	1600	1400	75*	75*	107	142	480	130	254	2.2616	145
					80、85, 90, 95	80、85, 90, 95	132	172
					100, 110	100, 110	167	212
UL15	6300	14000	1200	1120	85、90、95*	90、95	132	172	560	150	300	4.6456	222
					100、110、120、125、	100、110、120、125	167	212
UL16	10000	20000	1000	1000	100、110、120、125	100、110、120、125			630	180	335	8.0924	302
					130, 140	130, 140	202	252
UL17	16000	31500	900	850			167	212	750	210	405	20.0176	561
							202	252
					160*	160*	242	302
UL18	25000	59000	800	750			202	252	900	250	490	43.053	818
							242	302

Beskrivelse

Vores vandtætte og støvtætte dækkobling er designet til at klare barske arbejdsmiljøer og kan stadig fungere stabilt under barske forhold som fugt og støv. Den bruger specielle processer og materialer til effektivt at forhindre vand og støv i at trænge ind, sikre, at den indvendige struktur ikke er korroderet og i høj grad forlænge levetiden. ,

Koblingen er afhængig af den meget elastiske dækring til at overføre drejningsmoment, som fremragende kan kompensere for den aksiale, radiale og vinkelmæssige forskydning mellem de to aksler, og har en stærk tilpasningsevne til udstyrsinstallationsfejl og akselforskydning under drift. Dens fremragende buffer- og stødabsorberingsydelse kan reducere udstyrets påvirkning og vibrationer betydeligt under drift, sikre en jævn drift af udstyret, reducere slid på dele og dermed reducere vedligeholdelsesomkostninger. Samtidig kan denne funktion også effektivt reducere strømspidsen under driften af udstyret. Sammenlignet med andre koblinger kan reduktionen være op til 50 %, hvilket er med til at spare energi og beskytte det elektriske system. ,

Med hensyn til strukturelt design er det enkelt og kompakt, kræver ikke smøring og undgår forurening og vedligeholdelsesproblemer forårsaget af smøremiddellækage. Daglig montering og demontering og vedligeholdelse er let og bekvemt. Efter at hovedmotorens akse er justeret én gang, behøver hovedmotoren ikke at blive flyttet, når det elastiske element udskiftes. Operationen kan gennemføres hurtigt, hvilket sparer en masse tid og arbejdskraft.

Denne kobling er meget udbredt i minedrift, metallurgi, tekstil, vandpumpe og andre industrier og kan arbejde stabilt i temperaturområdet -20 ℃ til 80 ℃. Uanset om det er i det stærke miljø med minedrift, det støvede miljø på tekstilværksteder eller den langsigtede fugtige arbejdsscene for vandpumper, kan den vise pålidelig ydeevne og give solid garanti for effektiv drift af udstyret.
