Name: RSK-LT Easy Installation elastisk muffe stiftkobling med stifter og elastiske bøsninger
Rating: 5 (99 reviews)

Specifikation

Nøglekarakteristika:

Enkel struktur, lave omkostninger

Lave produktionsomkostninger og pris

Ingen smøring nødvendig, nem vedligeholdelse

Besidder en vis kompensations- og dæmpningsevne

Nem installation

Den elastiske gummibøsning kan give en grad af elektrisk isolering

Primære ansøgningsfelter:

Forbindelser mellem motorer og drevne maskiner i ventilatorer, pumper og andre generelle maskiner (mest almindelige)

Lette transportører, blandere, landbrugsmaskiner

Små til mellemstore kompressorer, generatorsæt

Forskellige lette industrimaskiner, hvor omkostninger er en følsom faktor

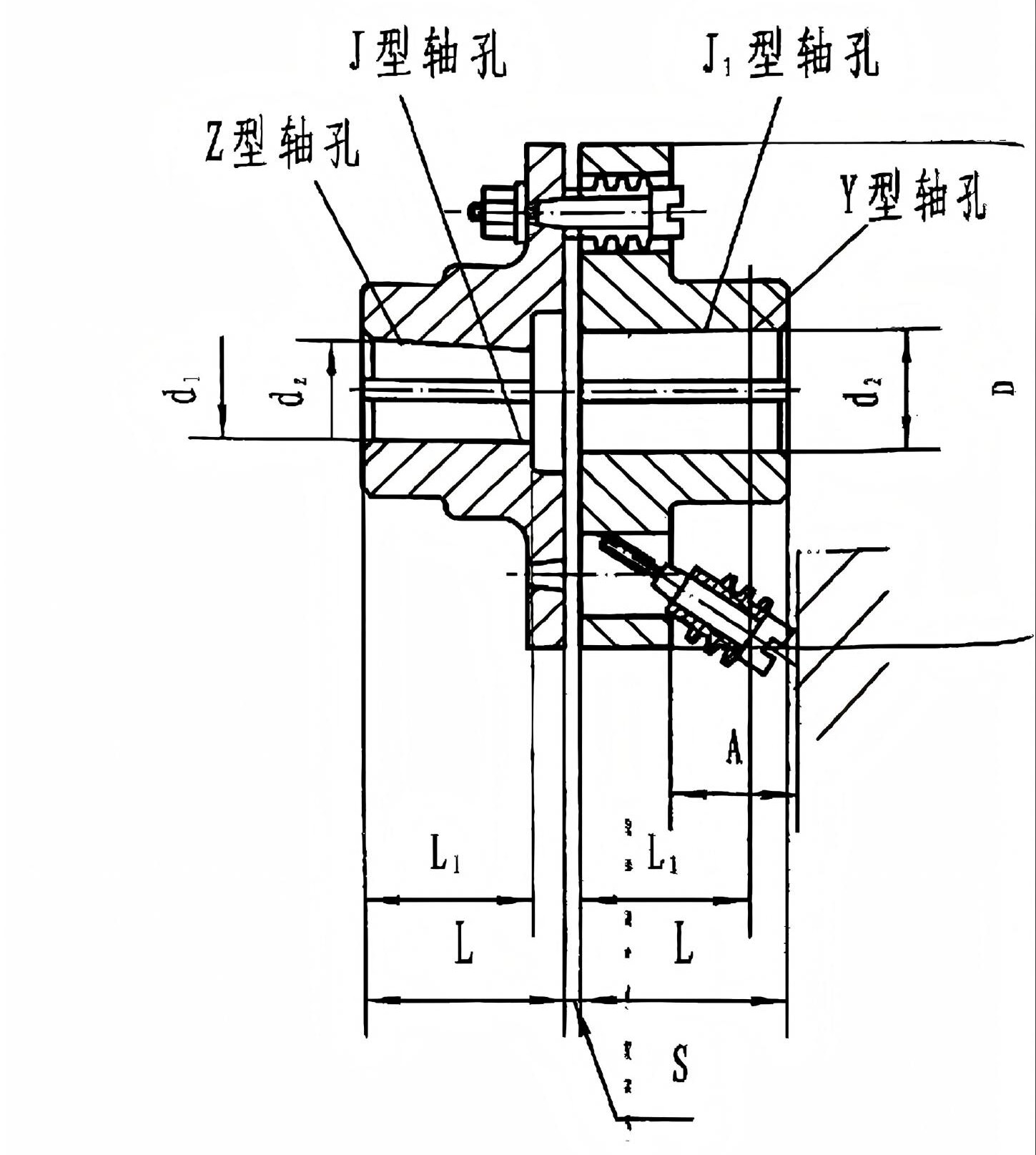

Model	Nominelt drejningsmoment (N·m)	Tilladt rotationshastighed (rpm)		Skaft hul diameter (mm) d₁, d₂, dz		Skafthulslængde (mm)			D	A	S	Tilladt kompensation beløb		vægt (kg)	Moment af Træghed (kg.m ² )
						Y-formet	J, J, Z-formet					Radial (mm)	Vinkel retning
		jern	stål	jern	stål	L	L1	L		(mm)
RSK-LT1	6.3	6600	8800	9	9	20	14	—	71	18	3	0.2	1°30'	0.82	0.0005
				10, 11	10, 11	25	17	—
				12	12, 14	32	20	—
RSK-LT2	16	5500	7600	12, 14	12, 14	32	20	—	80	18	3	0.2	1°30'	1.20	0.0008
				16	16, 18, 19	42	30	42
RSK-LT3	31.5	4700	6300	16, 18, 19	16, 18, 19	42	30	42	95	35	4	0.2	1°30°	2.20	0.0023
				20	20, 22	52	38	52
RSK-LT4	63	4200	5700	20, 22、24	20, 22、20	52	38	52	106	35	4	0.2	1°30'	2.84	0.0037
					25, 28	62	44	62
RSK-LT5	125	3600	4600	25, 28	25, 28	62	44	62	130	45	5	0.3	1°30'	6.05	0.012
				30, 32	30, 32、35	82	60	82
RSK-LT6	250	3300	3800	30, 35, 38	32, 35, 38	82	60	82	160	45	5	0.3	1°00'	9.57	0.028
				40	40,42	112	84	12
RSK-LT7	500	2800	3600	40,42、45	40,42、45、48	112	84	112	190	45	5	0.3	1°00'	14.01	0.055
RSK-LT8	710	2400	3000	45, 48, 50, 55	45, 48, 50, 55、56	112	84	12	224	65	6	0.4	1°00'	23.12	0.1340
					60, 63	142	107	142
RSK-LT9	1000	2100	2850	50, 55, 56	50, 55, 56	112	84	112	250	65	6	0.4	1°00'	30.69	0.2130
				60, 63	60, 63、65、70、71	142	107	42
RSK-LT10	2000	1700	2300	63, 65, 70, 71, 75	63, 65, 70, 71, 75	142	107	142	315	80	8	0.4	1°00'	61.40	0.660
				80, 85	80, 85、90、95	172	132	172
RSK-LT11	4000	1350	1800	80, 85、90、95	80, 85、90、95	172	132	172	400	100	10	0.5	0°00'	120.70	2.122
				100, 110	100, 110	212	167	212
RSK-LT12	8000	1100	1450	100, 110、120、125	100, 110、120、125	212	167	212	475	130	12	0.5	0°00'	210.34	5.39
					130	252	202	252
RSK-LT13	16000	800	1150	120, 125	120, 125	212	167	212	600	180	14	0.6	0°00'	419.36	11.58
				130, 140, 150	130, 140, 150	252	202	252
				160	160,170	302	242	302

Beskrivelse

Det er en ikke-metallisk fleksibel elementkobling, der overfører drejningsmoment gennem stifter og elastiske bøsninger.

Dens kernearbejdsprincip udnytter den kompressive deformation af gummi- (eller polyurethan) elastiske bøsninger til at overføre drejningsmoment og udnytter deres elasticitet til at kompensere for fejljustering, absorbere vibrationer og stød. Med sin enkle struktur er den en af de mest udbredte koblinger inden for små-til-mellem effekt, medium-til-lav hastighed transmission, ofte omtalt som "Standard Coupling".

Strukturen af Type LT-koblingen er meget enkel og består hovedsageligt af følgende komponenter:

To halvkoblinger: Typisk lavet af støbejern (HT200) eller støbt stål (ZG270-500), der ligner flanger med en ring af stifthuller rundt om periferien.

Elastisk bøsning (bøsning): Kernekomponenten. Normalt lavet af gummi eller polyurethan, det er en cylindrisk form med en flange. Den er installeret i stifthullerne på den drevne halvkobling. Stiften passerer gennem det centrale hul i den elastiske bøsning og forbinder derved fleksibelt de to halvkoblinger.

Holdeplade (valgfrit): Bruges til at sikre de elastiske bøsninger aksialt og forhindre dem i at falde ud.

Strukturel ydeevne:

På grund af mellemrummet mellem den elastiske muffe og det cirkulære hul på halvkoblingens flange samt deformationen af den elastiske muffe har koblingen en vis grad af kompensation for relativ forskydning og stødabsorberingsevne.

Nøglekarakteristika:

Enkel struktur, lave omkostninger

Få dele, moden fremstillingsproces, meget lave fremstillingsomkostninger og pris, hvilket giver enestående økonomi.

Ingen smøring nødvendig, nem vedligeholdelse

Indeholder ingen friktionspar med relativ glidning, kræver ingen tilsætning af olie eller fedt, kvalificeret som en vedligeholdelsesfri kobling (kræver kun periodisk eftersyn).

Besidder en vis kompensations- og dæmpningsevne

Nem installation

Den elastiske gummibøsning kan give en grad af elektrisk isolering

Primære ansøgningsfelter:

LT-typen er en klassisk "General-Purpose Economical"-kobling, velegnet til ikke-krævende applikationer med lave krav til transmissionspræcision og dynamisk ydeevne, moderat effekt og relativt rene miljøer, såsom:

Forbindelser mellem motorer og drevne maskiner i ventilatorer, pumper og andre generelle maskiner (mest almindeligt).

Lette transportører, blandere, landbrugsmaskiner.

Små til mellemstore kompressorer, generatorsæt.

Forskellige lette industrimaskiner hvor omkostninger er en følsom faktor.
