RSK-BJB Højeffektiv transmission kuglebur CV Universalkoblinger, der hovedsageligt bruges i minedrift lastbil hjulende

BJ-B Karakteristik:

Arbejdsvinkel ≤42,5°

Forbindelse gennem Spline aksel

Grundlæggende specifikationer

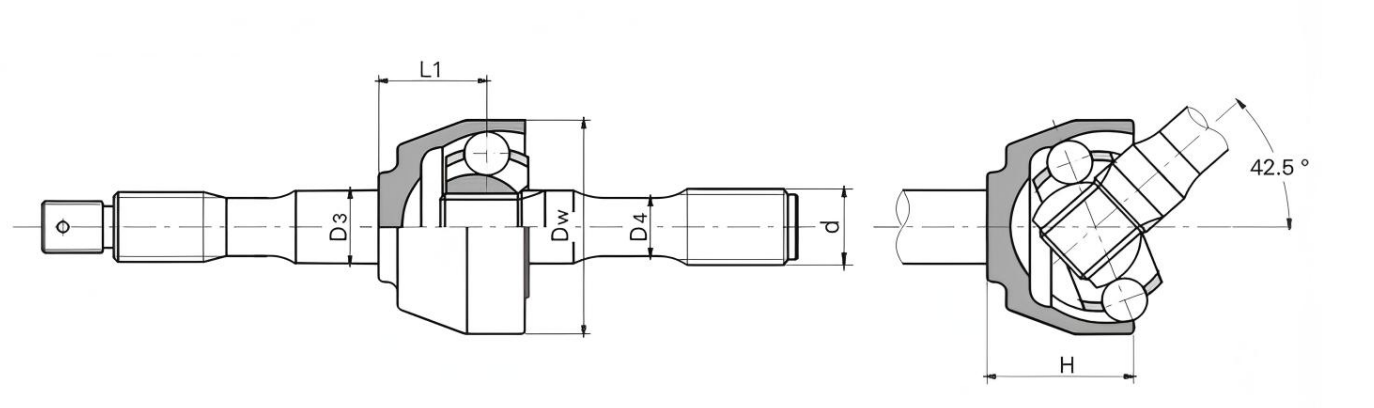

De vigtigste dimensioner

Bemærkninger: "∞" dimensionerne er til reference

Karakteristik og brug

• Kompakt struktur; nem montering og demontering; den tilladte arbejdsvinkel kan nå 42,5°.
• Det bruges hovedsageligt til transmissionen af ​​den kørende styrebro på køretøjer.

Det symboliserende eksempel: BJ125B1000

BJ: BJ-type

125: Specifikationen er 125

B: B Type

1000: Længden er 1000

De højeffektive transmissionskugleholder CV Universalkoblinger er en præcisionstransmissionskomponent designet til komplekse arbejdsforhold. Dens fremragende ydeevne og pålidelige kvalitet spiller en nøglerolle på mange områder. ,

Koblingen er hovedsageligt sammensat af en ydre kugleholderring, en stjerneformet indre ring, et bur og en kraftoverførende stålkugle. Kuglehusets ydre ring og den stjerneformede indre ring er tæt forbundet med henholdsvis master- og slaveakslen. Centrene af de kraftoverførende stålkugler er alle placeret i det plan, der går gennem midten af ​​koblingen og er placeret i løbebanen, der består af de ydre sfæriske riller i den sfæriske ydre ring og de ydre sfæriske riller i den stjerneformede indre ring. Centrene af de to kugleformede overflader falder sammen med centrum af universalkoblingen. For at sikre, at midten af ​​alle stålkugler er på halveringslinjen af ​​vinklen mellem akserne på de to aksler, er stålkuglerne smart installeret i vinduet i buret. Et så genialt design sikrer, at når vinklen mellem koblingens master- og slaveaksler ændres, kan kraftoverførselspunktet altid placeres nøjagtigt på vinklens halveringslinje, og derved sikre perfekt synkronisering af hastigheden mellem master- og slaveakslen. ,

Denne kobling har mange væsentlige fordele. Med hensyn til transmissionsydelse kan den opnå højpræcision synkron transmission, effektivt reducere energitab under kraftoverførsel, og transmissionseffektiviteten kan være så høj som 98% eller mere. Samtidig kan dens fremragende buffer- og vibrationsreduktionsydelse i høj grad reducere støjen, der genereres under drift af udstyret, hvilket skaber en relativt rolig atmosfære for arbejdsmiljøet. Med hensyn til bæreevne, under betingelserne for samme rotationsdiameter og hældningsvinkel, sammenlignet med traditionelle koblinger, kan den øge den bærende kapacitet med 0,5 til 1 gange og kan nemt klare tunge belastningsforhold. Desuden gør dens kompakte struktur og lille fodaftryk den meget velegnet til arbejdsscenarier med strenge begrænsninger på radiale dimensioner. Derudover har koblingen fremragende tætningsydelse og vedtager avanceret tætningsteknologi for effektivt at undgå fedtlækage, hvilket væsentligt forlænger udstyrets vedligeholdelsescyklus og levetid. ,

Højeffektiv transmission med fast kuglebur type synkrone universelle koblinger er meget udbredt inden for mange områder såsom bilfremstilling, maskinteknik, metallurgisk industri, rumfart osv. I transmissionssystem af biler sikrer det en jævn transmission af kraft og forbedrer køretøjets håndteringsevne og kørestabilitet; i maskinteknisk udstyr giver det pålidelig garanti for effektiv drift af forskellige typer maskiner; i storstilet udstyr i den metallurgiske industri kan det modstå enormt drejningsmoment og komplekse arbejdsforhold, hvilket hjælper med en jævn fremgang af produktionen; i rumfartsområdet opfylder dens høje præcision og høje pålidelighed de strenge tekniske krav.
