RSK BJD Højt drejningsmoment Arc groove kuglebur synkron konstant hastighed universal CVJ kobling

Arbejdsvinkel=18°

Tilladt udvidelse 士12~±35

Forbindelse med flangenav

Grundlæggende specifikationer:

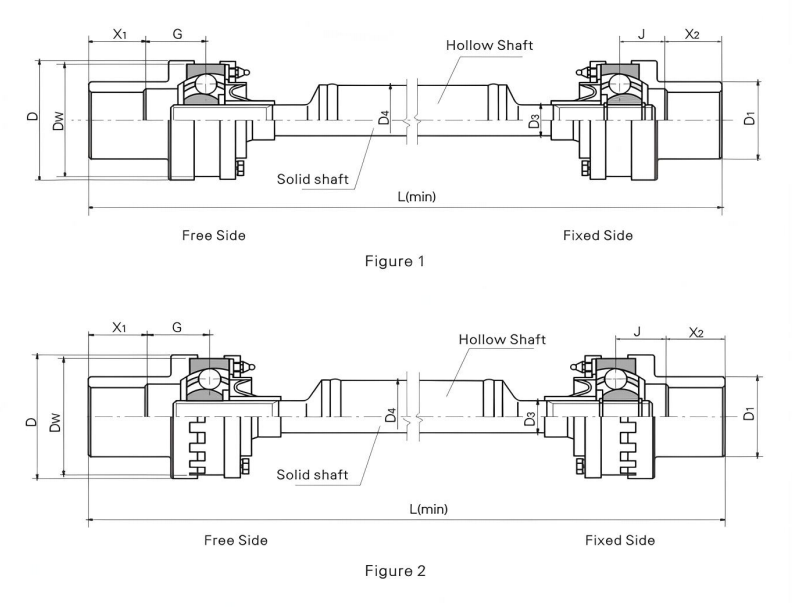

De vigtigste dimensioner:

Bemærkninger: X ₁ ,X ₂ er længderne af akselenderne bestemt af kunderne.

Karakteristik og brug

Justeringen af monteringsafstanden og den aksiale ekspansion realiseres gennem den glidende notpasning i kardanleddet.

den bruges hovedsageligt til kørsel af klemrullen, skrubberulleforseglingsrulle, efterbehandling af spændingsrulle og klemrulle på det metallurgiske udstyr.

Det symboliserende eksempel: BJ125D1000

BJ: BJ Type

125: Specifikationen er 125

D: D Type

1000: Længden er 1000

Den buerille-kugleholder med konstant hastighed universalkobling er en præcisionskomponent, der spiller en nøglerolle inden for moderne industriel transmission. Med sin fremragende ydeevne og pålidelige kvalitet er den blevet et ideelt valg til mange høje krav applikationsscenarier. ,

CV-leddet er hovedsageligt sammensat af kernekomponenter såsom kugleburets ydre ring, den stjerneformede indre ring, buret og krafttransmissionsstålkuglen. Kuglehusets ydre ring og den stjerneformede indre ring er fast forbundet til henholdsvis master- og slaveakslen. Centrum af kraftoverførselsstålkuglen er placeret i planet, der passerer gennem midten af ​​koblingen og er placeret i løbebanen, der består af de ydre sfæriske riller i den sfæriske ydre ring og de ydre sfæriske riller i den stjerneformede indre ring. Centrene for de to kugler falder præcist sammen med midten af ​​universalkoblingen, og stålkuglerne er installeret i burets vindue. Et sådant udsøgt konstruktionsdesign sikrer, at når vinklen mellem master- og slave-akslerne på koblingen ændres, er kraftoverførselspunktet altid på vinklens halveringslinje, hvorved synkroniseringen af ​​hastigheden mellem master- og slave-aksler realiseres, hvilket også er den grundlæggende årsag til, at det kaldes en synkron universalkobling med konstant hastighed. ,

Med hensyn til ydeevne har denne kobling mange højdepunkter. Dens synkronisering er fremragende, hvilket effektivt undgår problemet med ustabil udstyrsdrift forårsaget af hastighedsforskel. Den har en stærk buffer- og vibrationsreduktionsydelse, som kan reducere støjen betydeligt under transmissionsprocessen og skabe et mere støjsvagt miljø for udstyrsdrift. Desuden kan dens bæreevne under samme rotationsdiameter og hældningsvinkel øges med 0,5-1 gange sammenlignet med lignende produkter, som er fuldt ud i stand til at overføre stort drejningsmoment. I både aksial og radial retning har den en stor kompensationsmængde, især i aksial retning, som kan opnås uden eksterne splines, hvilket i høj grad forenkler udstyrets overordnede struktur. Derudover har koblingen også fordelene ved ny struktur, lav vægt, god bearbejdelighed osv., hvilket er praktisk til masseproduktion og hjælper med at reducere omkostningerne. Samtidig er den pålidelig i drift, nem at samle og adskille, nem at vedligeholde dagligt og har en lang levetid. Uanset om det er lav hastighed tung belastning eller høj hastighed transmissionsforhold, kan den nemt klare det. ,

Højt drejningsmoment fast kuglebur type synkron konstant hastighed universel kobling er meget udbredt i mange industrier såsom metallurgi, minedrift, ingeniørmaskiner, petrokemikalier osv. I storskala stålvalseudstyr i den metallurgiske industri kan det stabilt overføre stort drejningsmoment for at sikre effektiviteten og nøjagtigheden af stålvalseprocessen; i udgravnings- og transportudstyr af minemaskiner kan det tilpasse sig komplekse arbejdsforhold for at sikre stabil og pålidelig kraftoverførsel; i løfte- og udgravningsoperationer af ingeniørmaskiner giver det stærk støtte til udstyrets stærke kraftudgang; i storstilet blande- og transportudstyr i den petrokemiske industri, spiller det en afgørende transmissionsrolle.
