Name: RSK-BJDF Fremstilling af højtydende industri CV Joint Fixed Type
Rating: 5 (99 reviews)

Specifikation

Arbejdsvinkel ≤18°

Tilladt udvidelse±12~±35

Grundlæggende specifikationer:

Type	Diagram	Nominelt drejningsmoment (N·m)	Træthedsmoment (N·m)	Tilladt arbejdsvinkel		Udvidelsen Δ	Inertimomentet GD³ J × 10 ^-3 (kg·m²)
				Tilladt arbejdsvinkel			L=500	L=1000	Hver 100 mere af længden
				I rotation	I hvile		Solid skaft	Hult skaft	Solid skaft	Hult skaft
BJ75DF	Figur 1	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
BJ95DF	Figur 1	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
BJ125DF	Figur 1	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
BJ150DF	Figur 1	11564	4704	16°	18°	±24	160	197	1.93	5.2
BJ175DF	Figur 2	15680	6713	16°	18°	±27	273	330	2.80	8.5
BJ200DF	Figur 2	23912	11172	16°	18°	±29	551	660	5.50	17.8
BJ225DF	Figur 2	29694	14700	16°	18°	±29	904	1010	7.40	17.8
BJ250DF	Figur 2	42238	20678	18°	20°	±30	1400	1700	12.6	54
BJ300DF	Figur 2	63112	29106	18°	20°	±35	2860	3200	20.2	54

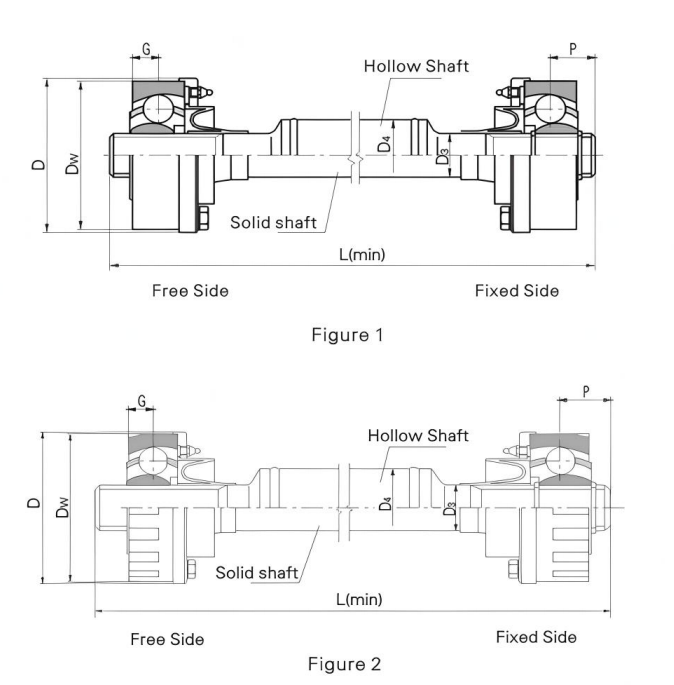

De vigtigste dimensioner:

Type	Diagram	Dw	D	G	P	Solid skaft D3	Hult skaft D4	L(min)
Type	Diagram	Dw	D	G	P	Solid skaft D3	Hult skaft D4	Solid skaft	Hult skaft
BJ75DF	Figur 1	80	85	12.2	16	22	50	145	505
BJ95DF	Figur 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	Figur 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	Figur 1	146	151	24.1	28	46	76	250	705
BJ175DF	Figur 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	Figur 2	190	196	30	40	60	102	335	805
BJ225DF	Figur 2	212	218	32.5	48	66	102	375	805
BJ250DF	Figur 2	230	238	37.5	53	76	140	395	805
BJ300DF	Figur 2	266.7	273	42	65	84	140	445	805

Karakteristik og brug

Justeringen af monteringsafstanden og den aksiale ekspansion realiseres gennem den glidende notpasning i kardanleddet.

Det bruges hovedsageligt til kørsel af klemrullen, skrubberulleforseglingsrulle, efterbehandling af spændingsrulle og klemrulle på det metallurgiske udstyr.

Det symboliserende eksempel: BJ125DF1000

BJ: BJ Type

125: Specifikationen er 125

DF: DF Type

1000: Længden er 1000

Beskrivelse

RSK CV Joint (kugleholder med konstant hastighed) er en højtydende transmissionskomponent. Vi tilbyder en pålidelig, omkostningseffektiv CV Joints. Dets strukturelle design er præcist og består hovedsageligt af en ydre ring af kuglebur, en stjerneformet indre ring, et bur og en kraftoverførende stålkugle. Kuglehusets ydre ring og den stjerneformede inderring er fast forbundet med henholdsvis drivakslen og den drevne aksel. Centrene af de kraftoverførende stålkugler er placeret i det plan, der passerer gennem midten af koblingen og er placeret i løbebanen, der består af de ydre sfæriske riller i den sfæriske ydre ring og de ydre sfæriske riller i den stjerneformede indre ring. Centrene af de to sfæriske overflader falder sammen med midten af universalkoblingen, hvilket sikrer nøjagtigheden og stabiliteten af operationen.

Med hensyn til arbejdsprincippet er stålkuglerne installeret i vinduet i buret for at sikre, at centrum af alle stålkugler altid er på halveringslinjen af vinklen mellem de to akselakser. På denne måde, når vinklen mellem koblingens drivende og drevne aksler ændres, kan kraftoverførselspunktet fortsat være på vinklens halveringslinje, således at hastigheden mellem de drivende og drevne aksler forbliver synkroniseret, hvilket opnår en stabil og effektiv kraftoverførsel. ,

Dette produkt har fremragende ydeevne i slidstyrke. Nøglekomponenter er lavet af slidstærkt stål med høj styrke og behandles ved avancerede processer som præcisionssmedning og koldekstrudering for at sikre stabiliteten af den indre stålstruktur og i høj grad forbedre materialets slidstyrke. Samtidig er overfladen specialbehandlet med anti-korrosion for yderligere at forbedre produktets evne til at modstå erosion i barske miljøer og forlænge dets levetid væsentligt. ,

Det har en bred vifte af anvendelsesscenarier, især inden for bilindustrien, metallurgisk industri, let industri, tunge maskiner og andre industrier, hvor akseltransmission under forhold med store hældningsvinkler og begrænsede radiale dimensioner kan give pålidelig strømforbindelse og transmissionsgarantier for forskellige typer mekanisk udstyr.
