RSK-BJDT fast kuglebur konstant hastighed synkron universalkobling stor forlængelse til metallurgi

Arbejdsvinkel ≤18°

Stor ekspansionstype

Forbindelse med flangenav

Grundlæggende specifikationer:

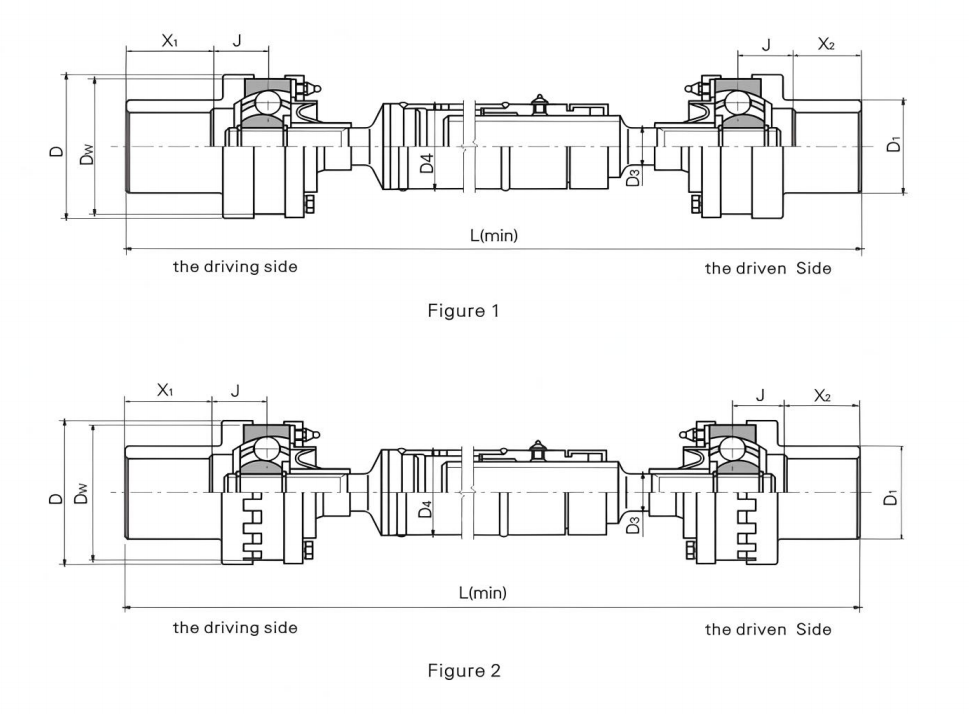

De vigtigste dimensioner:

Bemærkninger: X ₁ ,X ₂ er længderne af akselenderne bestemt af kunderne.

Karakteristik og brug

Justeringen af installationsafstanden og den aksiale udvidelse realiseres gennem den glidende splinepasning i kardanleddet, udvidelsen kan justeres i henhold til det særlige krav. Den bruges hovedsageligt til kørsel af klemrullen, skrubberulleforseglingsrullen, efterbehandlingsspændingsrulle og klemrulle på det metallurgiske udstyr.

Det symboliserede eksempel: BJ125DT1000

BJ:BJ Type

125: Specifikationen er 125

D:D Type

T: Udvidelsen af den mellemliggende aksel spline

1000:Længden er 1000

Det faste kuglebur Constant Velocity Synchronous Universal Coupling store forlængelse er en transmissionskomponent, der kombinerer innovativt design og fremragende ydeevne. Dens udsøgte struktur er sammensat af en stjernemuffe (indre løbebane), en kugleskal (ydre løbebane), en stålkugle, en klemme, et støvdæksel og et bur. På den indvendige væg af den cylindriske skal og ydersiden af ​​stjernehylsteret sikrer det unikke cylindriske lige rille-design, med stålkuglerne præcist placeret deri, kombineret med den stabile placering af stålkuglerne ved buret, og de seks velsmurte transmissionsstålkugleløbebaner på de indre og ydre kuglesæder, kraftstabilitet. ,

Under arbejdet starter kraften fra transmissionsakslen og når udgangsenden jævnt gennem ledningen af stålkuglerne og den sfæriske skal. Uanset hvordan vinklen mellem akslerne ændrer sig under komplekse arbejdsforhold, kan koblingen sikre synkroniseringen af ​​indgangsakslen og udgangsakslens hastighed med sin geniale struktur for at opnå en jævn og præcis kraftoverførsel.
​
Med hensyn til ydeevne har det alle fordelene. Høj transmissionseffektivitet er dens væsentlige højdepunkt. Effekttabet ændrer sig næsten lineært i området for akselhældning. Under normale arbejdsforhold kan transmissionseffektiviteten nå 0,98. Med fremragende vinkelkompensationsevne kan vinklen mellem de to aksler ændres fleksibelt fra 0° til 45°, og den kan klare forskellige installations- og driftsmiljøer. Samtidig har den også en god teleskopisk ydeevne, som effektivt kan absorbere vibrationer og stød under driften af ​​udstyret og reducere systemtab. Derudover behandles koblingsrotationskanalen med høj præcision, og hver komponent er et ensartet roterende legeme. Efter strenge dynamiske balanceringseksperimenter er høj dynamisk balanceringsnøjagtighed garanteret, og driften er stabil og pålidelig. ,

Inden for bilindustrien bruges den til forhjulsdrevne køretøjers halvaksler og firehjulsdrevne køretøjers drivaksler for at sikre jævn effekt; i industrimaskiner, såsom værktøjsmaskiner, tunge maskiner osv., giver det solid støtte til stabil drift af udstyr. Med sin kompakte struktur, lette installation, gode tætning og lange levetid er den tilbagetrækkelige, faste kuglehustype synkrone universal drivakselkobling blevet et ideelt valg til kraftoverførsel i mange industrier.
