Name: RSK Serpentine fjedergitterkobling med tilpasset bremseskive til kraftoverførsel
Rating: 5 (99 reviews)

Specifikation

Det er en enkel og omkostningseffektiv kobling til applikationer med højt drejningsmoment

Slagmodstand, vibrationsdæmpning og tilpasningsevne til varierende belastninger giver forbedret beskyttelse af udstyret

Hurtig installation og fjernelse sparer tid og kræfter

Ultralang levetid

Enkel struktur og nem vedligeholdelse

Lave installationskrav og en bred vifte af designs

Kravet til installationsnøjagtighed for koblinger med serpentinefjedergitter er lavere end for generelle koblinger

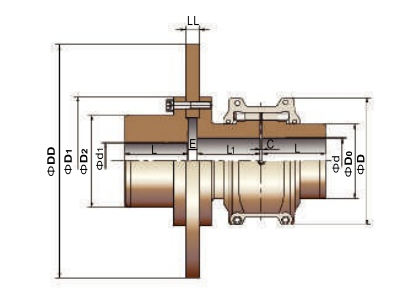

Model	Nominelt drejningsmoment/ Tn N. M	Bremsemoment Tn N.m	Tilladt hastighed/ N rpm	Maksimalt akselhul/ d1 mm	Maksimalt akselhul d mm	Aksial længde L mm	Blandt Længde L1 mm	Bremsebakke udvendige dimensioner DD mm	Bremsebakkebredde LL mm	D mm	D2 mm	Plads C mm	Plads E mm	Vægt (ingen hul ingen disk) kg	Oliepåfyldning (kg)
6060T	684	230	3690	80	56	75	75	315	30	150	105	3	20	14.4	0.086
6070T	994	330	3500	85	65	80	80	315	30	160	110	3	20	18.3	0.113
6080T	2050	680	3160	95	80	95	95	315	30	190	122	3	20	30.4	0.172
6090T	3730	1240	3060	110	95	105	105	400	30	210	142	3	20	44.3	0.254
6100T	6280	2090	2074	130	110	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	150	120	135	135	450	30	270	198	5	20	112.6	0.508
6120T	13700	4500	1750	170	140	155	155	500	30	310	225	6	20	142.5	0.735
6130T	19900	6600	1550	190	170	175	160	560	30	346	238	6	20	192.3	0.908
6140T	28600	9500	1450	210	200	190	170	630	30	384	268	6	20	262.3	1.135
6150T	39800	13200	1300	240	215	200	190	710	30	450	298	6	20	335.6	1.952

6160T	55900	18600	1150	265	240	215	200	800	30	500	328	6	20	480.2	2.815
6170T	74600	24800	950	310	280	230	210	800	30	570	390	10	20	660.2	3.496
6180T	103000	34300	920	325	300	270	220	900	30	630	430	10	30	910.5	3.768
6190T	137000	45600	890	350	320	290	240	900	30	680	480	10	30	1128	4.400
6200T	186000	62000	780	390	360	320	260	1000	30	760	530	10	30	1572	5.630

6210T	249000	83000	820	420	380	350	310	1200	30	850	580	13	30	2126	10.53
6220T	336000	112000	650	450	420	390	330	1400	30	930	620	13	30	2785	16.07
6230T	435000	145000	550	490	450	420	380	1800	30	1000	660	13	30	3584	24.06
6240T	559000	186000	500	520	480	450	420	2200	30	1100	7051	13	30	4735	33.82

Beskrivelse

Det er en enkel og omkostningseffektiv kobling til applikationer med højt drejningsmoment.

Jiangsu RSK serpentinfjedergitterkobling kombinerer gearkoblingernes høje drejningsmomentkapacitet med elastiske koblingers fleksibilitet, hvilket gør det til en enklere og mere ideel mulighed blandt mellemstore til tunge koblinger. Dets hurtige adskillelsesdesign eliminerer fuldstændig installations- og fjernelsesvanskeligheder og tilbyder en mere økonomisk og pålidelig koblingsløsning.

Slagmodstand, vibrationsdæmpning og tilpasningsevne til varierende belastninger giver forbedret beskyttelse af udstyret.

Tandoverfladerne på RSK serpentine fjedergitterkobling er sammensat af flere buede overflader, som tillader kontaktområdet at variere i henhold til ændringer i belastningen. Dette design gør det muligt for koblingen bedre at modstå belastningspåvirkninger og variable belastninger, hvilket sikrer større sikkerhed under opstart eller under ujævne belastningsforhold. Desuden absorberer fjederens fleksible transmission en betydelig mængde vibrationskræfter. Dens dæmpende effekt reducerer stødvibrationer med over 36 %, hvilket gør den til et ægte stød- og vibrationsfilter til kraftoverførselssystemer.

Hurtig installation og fjernelse sparer tid og kræfter.

Med det formål at løse vanskelighederne og ineffektiviteten ved installation og adskillelse af koblinger har RSK udviklet en helt ny hurtig-adskillelseskobling. Den anvender en tilspidset overfladegrænseflade og bruger adskillige højstyrkebolte på endefladen til at påføre kraft, hvilket opnår både ekspansions- og forbindelseseffekter. Dette design giver mulighed for en fripasning under installationen, mens den leverer ydeevnen af en interferenspasning, hvilket sparer over 70 % af tiden sammenlignet med traditionelle interferenspasningsprodukter.

Ultralang levetid.

Den koniske fjeder er fremstillet af højstyrkelegeret stål og gennemgår en streng varmebehandlingsproces for at opnå overlegen stivhed og fleksibilitet. Fjederoverfladen er præcisionssandblæst for at komprimere overfladelagets molekylære struktur, hvilket resulterer i øget slidstyrke og forlænget levetid.

Enkel struktur og nem vedligeholdelse.

Lave installationskrav og en bred vifte af designs.

Kravet til installationsnøjagtighed for koblinger med serpentinefjedergitter er lavere end for generelle koblinger. Fjederen kan svinge frit inden i halvkoblingsbøsningens tandriller, hvilket giver mulighed for betydelige radiale, vinkelmæssige og aksiale afvigelser mellem de to aksler. Så længe disse afvigelser forbliver inden for et bestemt område, vil de ikke påvirke kraftoverførselsydelsen, de vil heller ikke generere støj eller kompromittere levetiden.
