Name: RSK-fremstillet serpentinfjedergitterkobling kort aksel hul type enkel og omkostningseffektiv
Rating: 5 (99 reviews)

Specifikation

Det er en enkel og omkostningseffektiv kobling til applikationer med højt drejningsmoment

Slagmodstand, vibrationsdæmpning og tilpasningsevne til varierende belastninger giver forbedret beskyttelse af udstyret

Hurtig installation og fjernelse sparer tid og kræfter

Ultralang levetid

Enkel struktur og nem vedligeholdelse

Lave installationskrav og en bred vifte af designs

Kravet til installationsnøjagtighed for koblinger med serpentinefjedergitter er lavere end for generelle koblinger

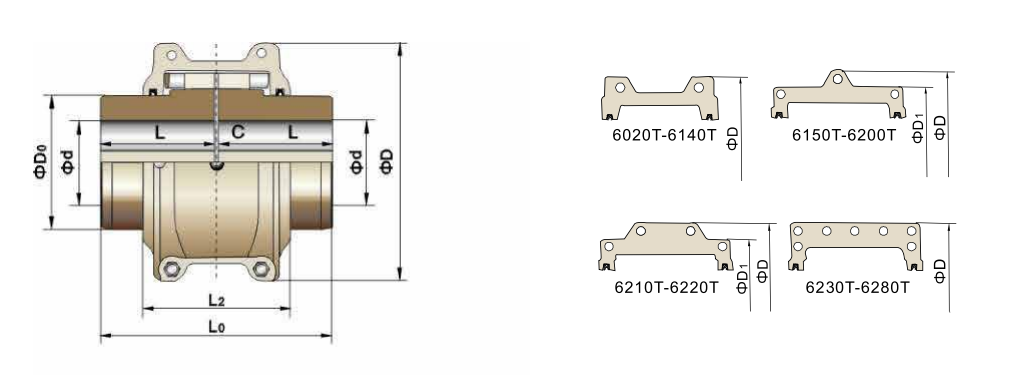

Model	Nominelt drejningsmoment/ Tn N. M	Tilladt hastighed/N rpm	Maksimalt akselhul L mm	Aksial længde L mm	Længde L0 mm	L2 mm	D mm	D0 mm	Plads C mm	Vægt (ingen hul) kg	InertimomentI Kg.m2	Olieladning kg
1020T	52	4500	28	47.6	98.2	66.7	97.0	—	3	1.91	0.0014	0.027
1030T	149	4500	35	47.6	98.2	68.3	105.7	—	3	2.59	0.0022	0.041
1040T	249	4500	42	50.8	104.6	69.9	114.3	—	3	3.36	0.0033	0.054
1050T	435	4500	50	60.3	123.6	80.9	135.1	—	3	5.44	0.0073	0.068
1060T	684	4350	56	63.5	130.0	93.5	157.8	—	3	7.26	0.0119	0.086

1070T	994	4125	65	76.2	155.4	96.8	158.8	—	3	10.4	0.0185	0.113
1080T	2050	3600	80	88.9	180.8	115.6	190.5	—	3	17.7	0.0451	0.172
1090T	3730	3600	95	98.4	199.8	122.2	211.1	—	3	25.4	0.0787	0.254
1100T	6280	2440	110	120.6	246.2	155.4	251.0	—	5	42.2	0.1780	0.426
1110T	9320	2250	120	127.0	259.0	161.5	269.7	—	5	54.4	0.2700	0.508

1120T	13700	2025	140	149.2	304.4	191.5	307.8	—	6	81.2	0.5140	0.735
1130T	19900	1800	170	161.9	329.8	195.1	345.9	—	6	121	0.9590	0.908
1140T	28600	1650	200	184.2	374.4	201.2	384.0	—	6	178	1.8500	1.135
1150T	39800	1500	215	182.9	371.8	271.5	453.1	391.2	6	227	3.4900	1.952
1160T	55900	1350	240	198.1	402.2	278.4	501.9	436.9	6	309	5.8200	2.815

1170T	74600	1225	280	215.9	437.8	307.3	566.9	487.2	6	448	10.400	3.496
1180T	103000	1100	300	238.8	483.6	321.1	629.9	554.7	6	619	18.300	3.768
1190T	137000	1050	335	259.1	524.2	325.1	675.6	607.8	6	776	26.100	4.400
1200T	186000	900	360	279.4	564.8	355.6	756.9	660.4	6	1057	43.500	5.630
1210T	249000	820	390	301.8	622.6	431.8	844.6	750.8	13	1424	75.500	10.53

1220T	336000	730	420	325.1	663.2	490.2	920.8	822.2	13	1785	113.00	16.07
1230T	435000	680	450	345.4	703.8	546.1	1003.3	904.7	13	2267	175.00	24.06
1240T	559000	630	480	368.3	749.6	647.7	1087.1	—	13	2950	339.00	33.82
1250T	746000	580	510	401.3	815.6	698.5	1181.1	—	13	3833	524.00	50.17
1260T	932000	540	550	431.8	876.6	762.0	1260.9	—	13	4682	711.00	67.24

Beskrivelse

Det er en enkel og omkostningseffektiv kobling til applikationer med højt drejningsmoment.

Jiangsu RSK serpentinfjedergitterkobling kombinerer gearkoblingernes høje drejningsmomentkapacitet med elastiske koblingers fleksibilitet, hvilket gør det til en enklere og mere ideel mulighed blandt mellemstore til tunge koblinger. Dets hurtige adskillelsesdesign eliminerer fuldstændig installations- og fjernelsesvanskeligheder og tilbyder en mere økonomisk og pålidelig koblingsløsning.

Slagmodstand, vibrationsdæmpning og tilpasningsevne til varierende belastninger giver forbedret beskyttelse af udstyret.

Tandoverfladerne på RSK serpentine fjedergitterkobling er sammensat af flere buede overflader, som tillader kontaktområdet at variere i henhold til ændringer i belastningen. Dette design gør det muligt for koblingen bedre at modstå belastningspåvirkninger og variable belastninger, hvilket sikrer større sikkerhed under opstart eller under ujævne belastningsforhold. Desuden absorberer fjederens fleksible transmission en betydelig mængde vibrationskræfter. Dens dæmpende effekt reducerer stødvibrationer med over 36 %, hvilket gør den til et ægte stød- og vibrationsfilter til kraftoverførselssystemer.

Hurtig installation og fjernelse sparer tid og kræfter.

Med det formål at løse vanskelighederne og ineffektiviteten ved installation og adskillelse af koblinger har RSK udviklet en helt ny hurtig-adskillelseskobling. Den anvender en tilspidset overfladegrænseflade og bruger adskillige højstyrkebolte på endefladen til at påføre kraft, hvilket opnår både ekspansions- og forbindelseseffekter. Dette design giver mulighed for en fripasning under installationen, mens den leverer ydeevnen af en interferenspasning, hvilket sparer over 70 % af tiden sammenlignet med traditionelle interferenspasningsprodukter.

Ultralang levetid.

Den koniske fjeder er fremstillet af højstyrkelegeret stål og gennemgår en streng varmebehandlingsproces for at opnå overlegen stivhed og fleksibilitet. Fjederoverfladen er præcisionssandblæst for at komprimere overfladelagets molekylære struktur, hvilket resulterer i øget slidstyrke og forlænget levetid.

Enkel struktur og nem vedligeholdelse.

Lave installationskrav og en bred vifte af designs.

Kravet til installationsnøjagtighed for koblinger med serpentinefjedergitter er lavere end for generelle koblinger. Fjederen kan svinge frit inden i halvkoblingsbøsningens tandriller, hvilket giver mulighed for betydelige radiale, vinkelmæssige og aksiale afvigelser mellem de to aksler. Så længe disse afvigelser forbliver inden for et bestemt område, vil de ikke påvirke kraftoverførselsydelsen, de vil heller ikke generere støj eller kompromittere levetiden.
