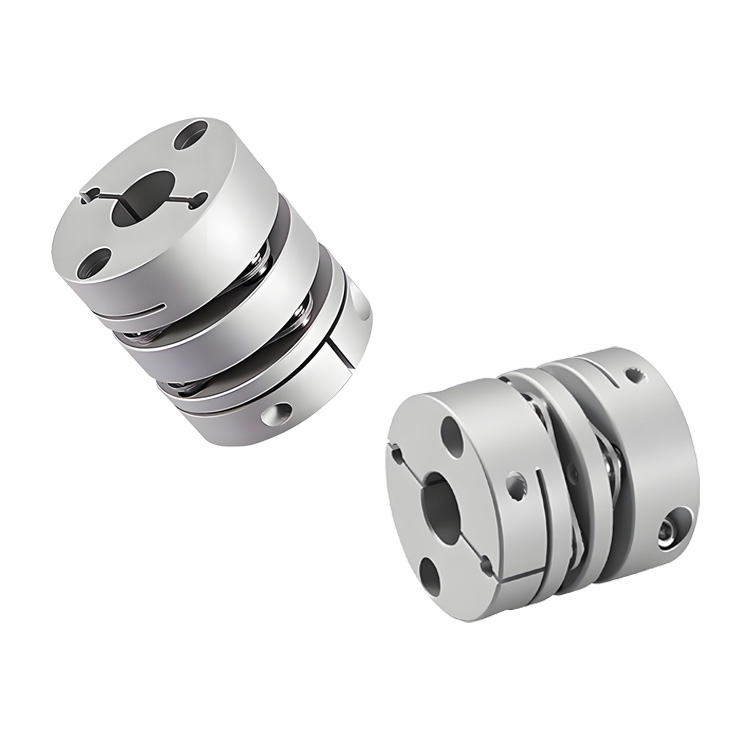

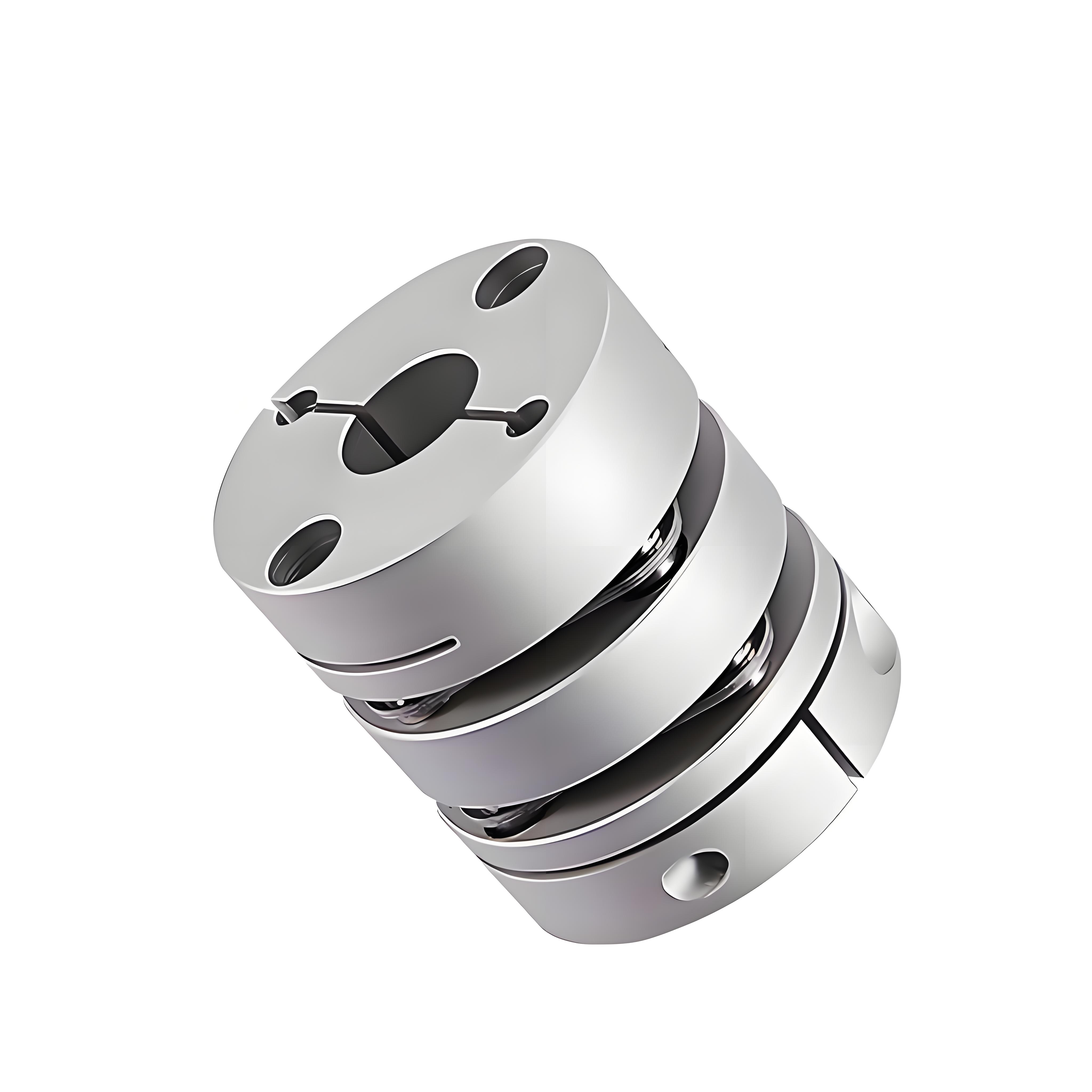

RSK-CPL Holdbar membranskive aluminiumslegering koblingsklemmetype kompenserer for vinkel- og aksiale afvigelser

RSK-CPL Holdbar membranskive aluminiumslegering koblingsklemmetype kompenserer for vinkel- og aksiale afvigelser

Kontakt os
  • Specifikation
  • Beskrivelse
Specifikation

> Akselbøsningen er lavet af højstyrke aluminiumslegering

>Membranen er lavet af 304 rustfrit stål

> Høj drejningsmoment stivhed, kan nøjagtigt kontrollere rotationen af akslen og kan kontrolleres med høj præcision

>Den spaltefri aksel- og akselmuffeforbindelse er specielt designet til servo- og stepmotorer

> Ultra-lav inerti, høj følsomhed, velegnet til højhastighedsdrift.

>Karakteristikaene for rotation med uret og mod uret er nøjagtig de samme.
>Rustfri stålmembran kompenserer for vinkel- og aksiale afvigelser

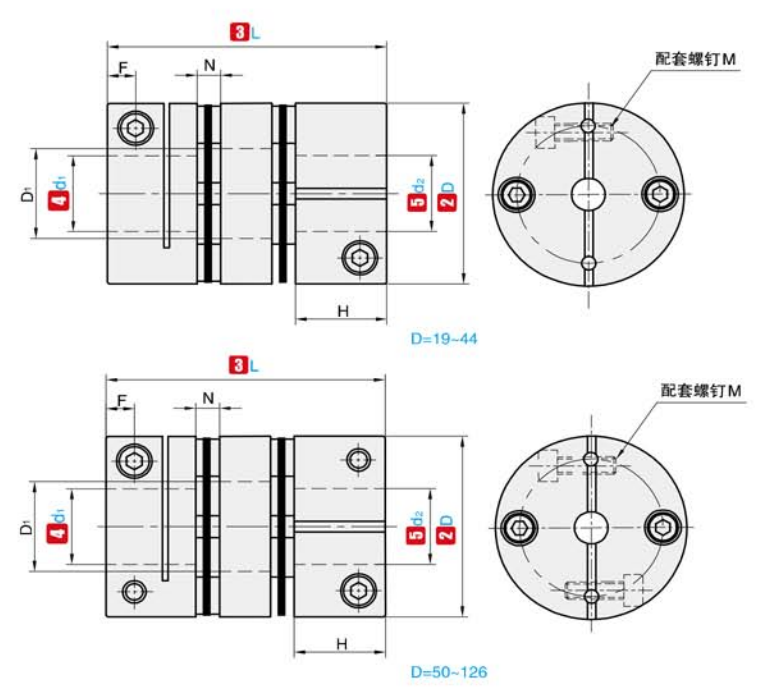

①NEJ. ②D ③L ④d₁ ⑤d₂ Valgfri rækkevidde E D1 N F H M Tilspændingsmoment
(N·m)
RSK-CPL 19 27 3 4 5 6 6,35 7 8 5.2 9 1.8 3.3 9.1 M2,5 0.8
26 35 5 6 6,35 7 8 9 9,25 10 11 12  14 6.5 12.5 2.6 3.9 11.65 M3 1.2
32 41 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 9.5 15 3.5 3.85 12.25 M3 1.2
34 45 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 16 9.5 16 3.5 4.85 14.25 M4 2.5
39 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 M4 2.5
44 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 M4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 M5 5
68 75 12  14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 M6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 M8 20

①NEJ. ②D ③L Nominelt drejningsmoment
(N ·m) 		Tilladt excentricitet
(mm) 		Tilladt afbøjning
(°) 		Tilladt aksial afvigelse
(mm) 		Tilladt hastighed
(rpm) 		Statisk reverserende stivhed
(N ·m/rad) 		Inertimoment Vægt
(g)
RSK-CPL 19 27 1 0.12 1.5 ±0,18 10000 700 9,6×10⁻⁷ 14.6
26 35 1.5 0.15 1.5 ±0,3 10000 1850 3,0×10⁻⁶ 37
32 41 2 0.17 1.5 ±0,36 10000 2850 7,6×10⁻⁶ 67
34 45 3 0.17 1.5 ±0,36 10000 4050 9,0×10⁻ 6 77
39 50 6 0.22 1.5 ±0,45 10000 9000 3,8×10⁻⁵ 118
44 50 9 0.22 1.5 ±0,54 10000 10000 3,8×10⁻ 5 144
56 64 25 0.27 1.5 ±0,72 10000 25000 1,6×10⁻ 4 318
68 75 60 0.31 1.5 ±0,8 9000 35000 2,0×10⁻ 4 492
82 98 80 0.55 1.5 ±0,8 8000 70000 2,5×10⁻ 4 1013
