Engros RSK-CPI højstyrke aluminiumslegering Parallel bjælkeaksel Koblingspositionsskruetype

Hjem / Produkter / Servo koblinger / Bjælkekoblinger / RSK-CPI højstyrke aluminiumslegering Parallel bjælkeaksel Koblingspositionsskruetype

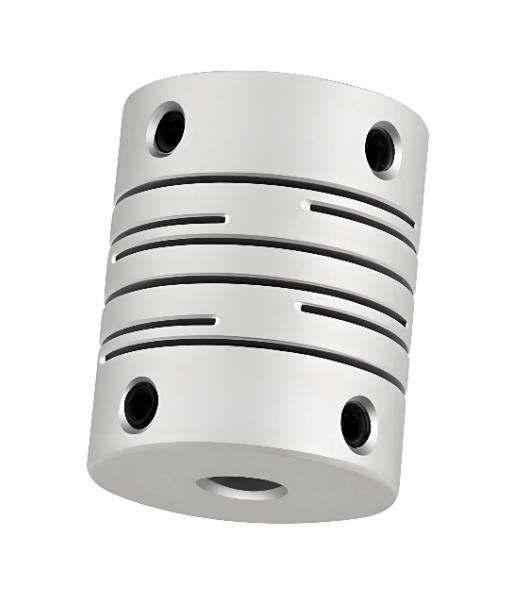

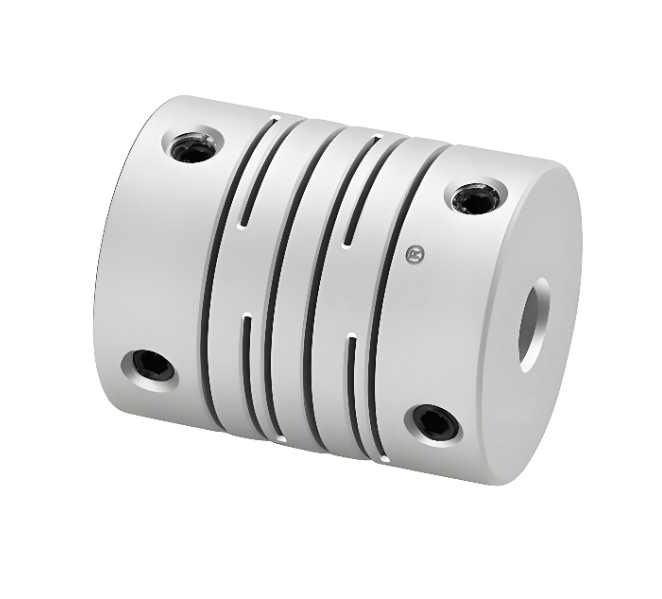

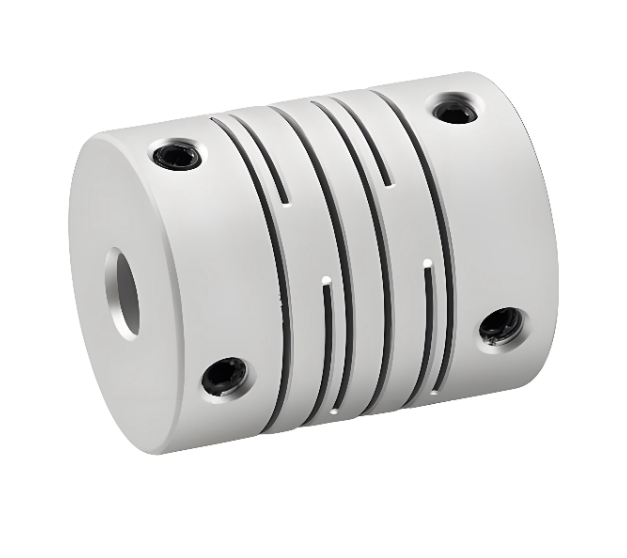

RSK-CPI højstyrke aluminiumslegering Parallel bjælkeaksel Koblingspositionsskruetype

RSK-CPI højstyrke aluminiumslegering Parallel bjælkeaksel Koblingspositionsskruetype

Kontakt os
  • Specifikation
  • Beskrivelse
Specifikation

> Integreret struktur, den samlede brug af højstyrke aluminiumslegeringsmateriale

> Elasticitet kompenserer for radiale, vinkel- og aksiale afvigelser

> Den spaltefri aksel- og akselmuffeforbindelse er velegnet til fremad- og baglæns rotation

>Specielt designet til encoder og mikromotor

>Strammemetode til placering af skrue

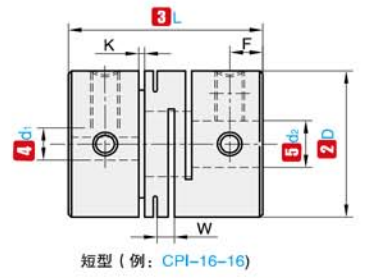

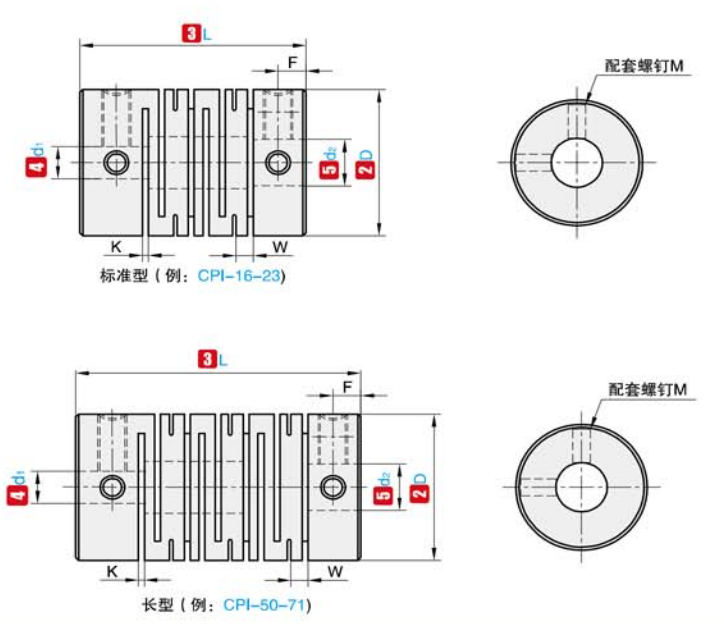

kodenavn

D

L

Standard indvendig diameter (mm)

K

W

F

M

Momenttilspænding (N.m)

RSK-CPI

12

18.5

2  3  4  5  6

0.55

1.2

2.5

M3

1.2

16

18

3  4  5  6  6,35

0.55

1.3

3.0

M3

1.2

16

23

4  5  6  6,35

0.55

1.3

3.0

M3

1.2

20

20

4  5  6  6,35  7  8            10

0.55

1.4

3.6

M4

2.5

20

26

4  5  6  6,35  7  8            10

0.55

1.4

3.6

M4

2.5

25

25

4  5  6  6,35  7  8  9  9.525  10  11  12

0.6

1.7

4.0

M4

2.5

25

31

5  6  6,35     8  9  9,525  10  11  12

0.6

1.8

3.6

M4

2.5

32

32

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.3

6.0

M5

5

32

41

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.3

4.3

M5

5

40

56

8            10  11  12  12.7  14  15  16  17  18  19  20

0.8

2.3

6.0

M6

8

Bemærk: De indvendige huller i begge ender af koblingen kan frit kombineres med de minimale og maksimale indvendige diametre. De indvendige diameterstørrelser markeret i tabellen er kun til reference. Den af ​​kunden krævede huldiameter er også kun til reference. Kontakt os venligst for den af ​​kunden krævede huldiameter.

Kodenavn

D

L

Nominelt drejningsmoment (N.m)

Tillad bias (mm)

Tillad hældning (∠°)

Tillad aksial afvigelse (mm)

Tillad RPM

Statisk vridningsstivhed (N.m/rad)

Inertimoment (N.m)

Vægt (g)

RSK-CPI

12

18.5

0.75

0.1

1.5

±0,20

30000

31

8,3x10 -8

3.7

16

18

0.9

0.1

1.5

±0,20

24000

44

3,3x10 -7

6

16

23

0.9

0.1

1.5

±0,20

24000

44

3,3x10 -7

8.1

20

20

1.6

0.15

1.5

±0,20

24000

80

3,3x10 -7

10

20

26

1.6

0.15

1.5

±0,20

19000

109

9,0x10 -7

12

25

25

3

0.15

1.5

±0,20

19000

109

9,0x10 -7

15

25

31

3

0.15

1.5

±0,20

15000

165

2,2x10 -6

23

32

32

6

0.15

1.5

±0,20

15000

165

2,6x10 -6

27

32

41

6

0.15

1.5

±0,20

12000

270

8,0x10 -6

50

38

41

9.5

0.2

1.5

±0,20

12000

270

9,6x10 -6

60

40

56

15

0.2

1.5

±0,20

9400

344

3,1x10 -5

135

Bemærk: Ovenstående inertimoment og tekniske parametre er målt ved standarden for maksimal blænde. Det maksimale nominelle drejningsmoment er relateret til holdbarheden af ​​selve koblingen. Jo større ydre diameter, jo større kraft, og jo mindre ydre diameter, jo højere tilladt hastighed.
