RSK-lx fleksibel nylonstiftkobling til drivdæmpning af vibrationsdæmpning

Name: RSK-lx fleksibel nylonstiftkobling til drivdæmpning af vibrationsdæmpning
Rating: 5 (99 reviews)

Kontakt os

FORRIGE: RSK-ltz Elastisk stiftkobling med bremsehjul Direkte effektiv bremsning med hurtig reaktion NÆSTE: Ingen næste artikel

Specifikation
Beskrivelse

Specifikation

Funktion:

Enkel struktur, omkostningseffektiv

Få dele, modne fremstillingsprocesser, hvilket gør det omkostningseffektivt

Smørefri, lav vedligeholdelse

Nul vedligeholdelse

God vibrationsdæmpning og dæmpning

De elastiske gummi-/polyurethan-ringe absorberer effektivt torsionsvibrationer og moderate stødbelastninger og beskytter drivudstyr som motorer og gearkasser

Både nylonstifter og gummiringe er isolerende materialer, som kan afbryde akslens strømbaner og forhindre elektrisk erosion af lejer

Letvægts, lavt inertimoment

Den lave tæthed af nylonstifter minimerer deres indvirkning på koblingens start-stop-egenskaber

Nem installation

Placering via studs tillader relativt afslappede krav til installationsopretning

Primære applikationsfelter

Forbindelse mellem motorer og drevne maskiner i ventilatorer, pumper, luftkompressorer og andet generelt væskehåndteringsudstyr (mest typisk anvendelse)

Lette transportører, blandere, pakkemaskiner, landbrugsmaskiner

Små til mellemstore generatorsæt, kompressorenheder

Forskellige lette industrielle, kemiske maskiner, hvor omkostningerne er følsomme og driftsbetingelserne er milde

Model	Nominel Moment (N·m)	Tilladt rotationshastighed (rpm)	Skaft hul diameter (mm) d₁, d₂, dz,	Skafthulslængde (mm)			D	S	Tilladt kompensation beløb			Moment af inerti ()	vægt (kg)
				Y-formet		J、J₁、Z-formet			Aksial	Radial	Vinkel retning
				L	L1	L	mm				。
RSK-LX1	250	8500	12, 14	32	27	32	90	2.5	±0,5	0.15	≤0°30'	0.002	2
			16, 18, 19	42	30	42
			20, 22, 24	52	38	52
RSK-LX2	560	6300	20, 22, 24	52	38	52	120	2.5	±1	0.15	≤0°30'	0.009	5
			25, 28	62	44	62
			30, 32, 35	82	60	82
RSK-LX3	1250	4750	30, 32, 35、38	82	60	82	160	2.5	±2	0.15	≤0°30'	0.026	8
			40, 42, 45, 48	112	84	112
RSK-LX4	2500	3870	40, 42, 45, 48 50, 55, 56	112	84	112	195	3	±1,5	0.15	≤0°30′	0.109	22
			60, 63	142	107	142
RSK-LX5	3150	3450	50, 55, 56	142	107	142	220	3	±1,5	0.15	≤0°30′	0.191	30
			60, 63、65、70、71、75	142	107	142
RSK-LX6	6300	2720	60, 63、65、70 71, 75, 80	142	107	142	280	4	±2	0.20	≤0°30'	0.543	53
			85	172	132	172
RSK-LX7	11200	2360	70, 71, 75	142	107	142	320	4	±2	0.20	≤0°30′	1.314	98
			80, 85, 90, 95	172	132	172
			100, 110	212	167	212
RSK-LX8	16000	2120	80, 85, 90, 95	212	167	212	360	5	±1	0.20	≤0°30°	2.023	119
			100, 110、120、125	212	167	212
RSK-LX9	22400	1850	100, 110、120、125	212	167	212	410	5	±2	0.20	≤0°30′	4.386	197
			130, 140	252	202	252
RSK-LX10	35500	1600	110, 120, 125	212	167	212	480	6	±2,5	0.25	≤0°30′	9.760	322
			130, 140、150	252	202	252
			160, 170, 180	302	242	302
RSK-LX11	50000	1400	130, 140、150	252	202	252	540	6	±2,5	0.25	≤0°30'	20.05	520
			160, 170, 180	302	242	302
			190, 200, 220	352	282	352
RSK-LX12	80000	1220	160, 170, 180	302	242	302	630	7	±2,5	0.25	≤0°30'	37.71	714
			190, 200, 220	352	282	352
			240, 250, 260	410	330	-
RSK-LX13	125000	1080	190, 200, 220	352	282	352	710	8	±2	0.25	≤0°30'	71.37	1057
			240, 250, 260	410	330	-
			280, 300	470	380	-
RSK-LX14	180000	950	240, 250, 260	410	330	-	800	8	±3	0.25	≤0°30°	170.6	1956
			280, 300、320	470	380	-
			340	550	450	-

Beskrivelse

Kernekarakteristikken for RSK-lx-typen er: Selve stifterne (nylonkomponenter) tjener som de primære bærende elementer for moment, mens de elastiske ringe primært er til dæmpning og kompensation.

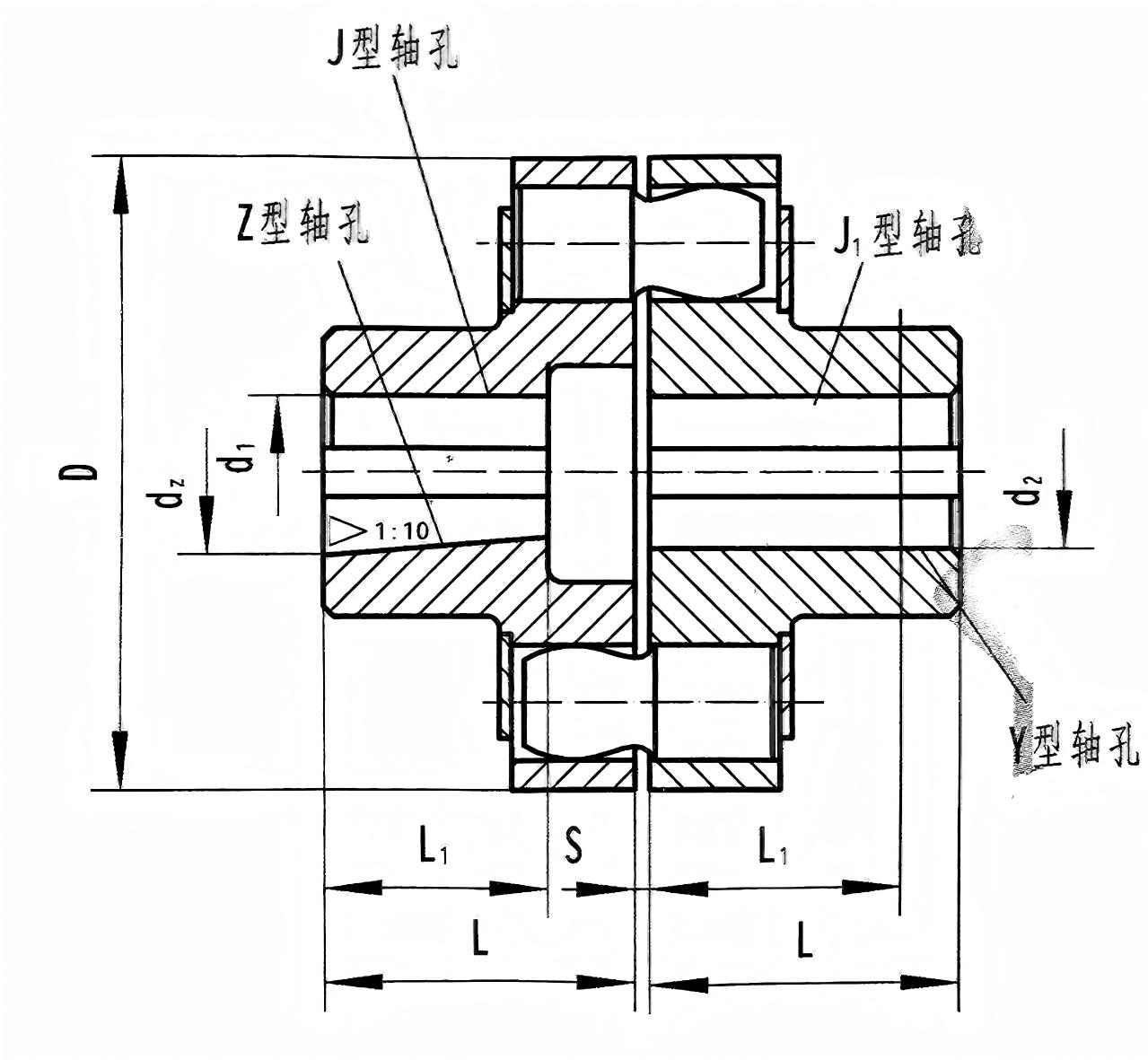

Grundlæggende struktur

Dens struktur er enkel og symmetrisk, primært bestående af følgende komponenter:

To halvkoblinger: Typisk lavet af støbestål (ZG270-500) eller støbejern (HT250). De parringsflader har centrerende studs for at sikre installationsjustering, og et sæt jævnt fordelte cylindriske huller rundt om omkredsen.

Nylonstifter: Fremstillet af højstyrke Nylon 6 (PA6) eller MC støbt nylon, kendt for at være slidstærk, selvsmørende, højstyrke og let. De er de bærende kernekomponenter til momentoverførsel.

Elastiske ringe: Normalt lavet af neoprengummi eller polyurethan. De monteres over stifterne og sidder mellem stifthullerne på de to halvkoblinger. Deres funktion er at give elastisk deformation, absorbere vibrationer og stød og tillade mindre relativ forskydning.

Holdeplader og fastgørelseselementer: Inklusive metalholderplader, fjederskiver, møtrikker osv., der bruges til at fastgøre stiftenheden aksialt og forhindre forskydning.

Kraftoverførselssti: Moment → Drivende halvkobling → Nylonstifter (i kompression) → Elastiske ringe (under forskydningsdeformation) → drevet halvkobling.

Strukturel ydeevne:

Nylon bruges til elastiske komponenter, som har høj styrke og slidstyrke, og er velegnet til korrosive miljøer.

Den ydre overflade af stålbremsehjulet har gennemgået en slukningsbehandling.

Driftstemperaturen varierer fra -20 ℃ til 70 ℃.

Nøglekarakteristika

Enkel struktur, omkostningseffektiv:

Få dele, modne fremstillingsprocesser, hvilket gør den til en af de mest omkostningseffektive koblingstyper.

Smørefri, lav vedligeholdelse:

Indeholder ingen metalfriktionspar, kræver ingen tilsætning af olie eller fedt under drift, opnår næsten "nul vedligeholdelse", kræver kun periodisk eftersyn.

God vibrationsdæmpning og dæmpning:

De elastiske gummi-/polyurethan-ringe absorberer effektivt torsionsvibrationer og moderate stødbelastninger, hvilket beskytter drivudstyr som motorer og gearkasser.

Besidder en vis fejljusteringskompensation:

Kan kompensere for lille aksial (afhængig af spillerum mellem stifter og huller), radial og vinkelforskydning (typisk vinkel ≤ 0,5°).

Elektrisk isolering:

Både nylonstifter og gummiringe er isolerende materialer, som kan afbryde akslens strømbaner og forhindre elektrisk erosion i lejerne.

Letvægts, lavt inertimoment:

Den lave tæthed af nylonstifter minimerer deres indvirkning på koblingens start-stop-egenskaber.

Nem installation:

Placering via studs tillader relativt afslappede krav til installationsopretning.

Primære applikationsfelter

Forbindelse mellem motorer og drevne maskiner i ventilatorer, pumper, luftkompressorer og andet generelt væskehåndteringsudstyr (mest typisk anvendelse).

Lette transportører, blandere, pakkemaskiner, landbrugsmaskiner.

Små til mellemstore generatorsæt, kompressorenheder.

Forskellige lette industrielle, kemiske maskiner, hvor omkostningerne er følsomme og driftsbetingelserne er milde.
