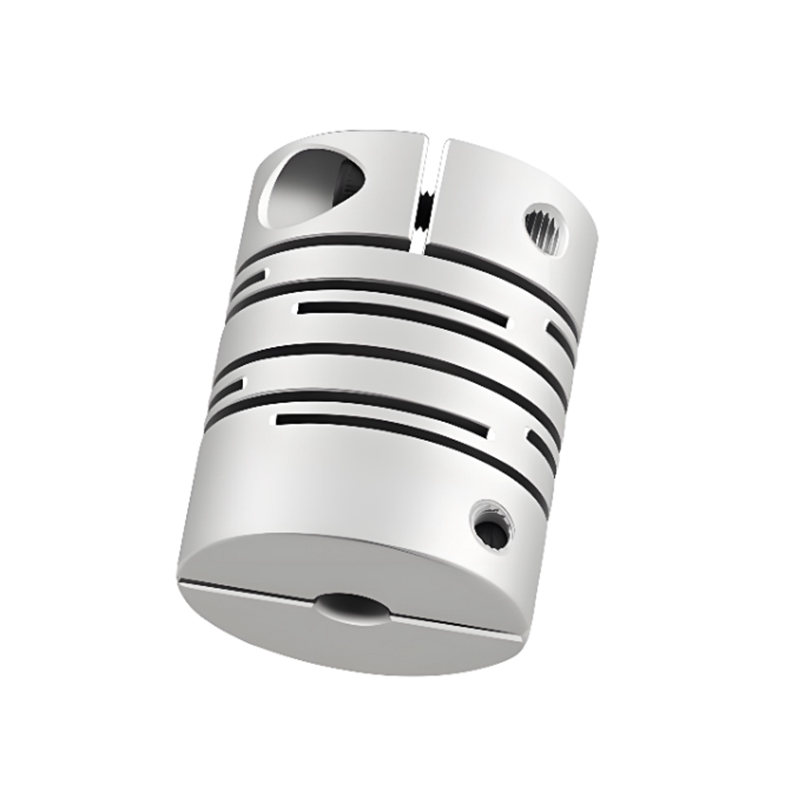

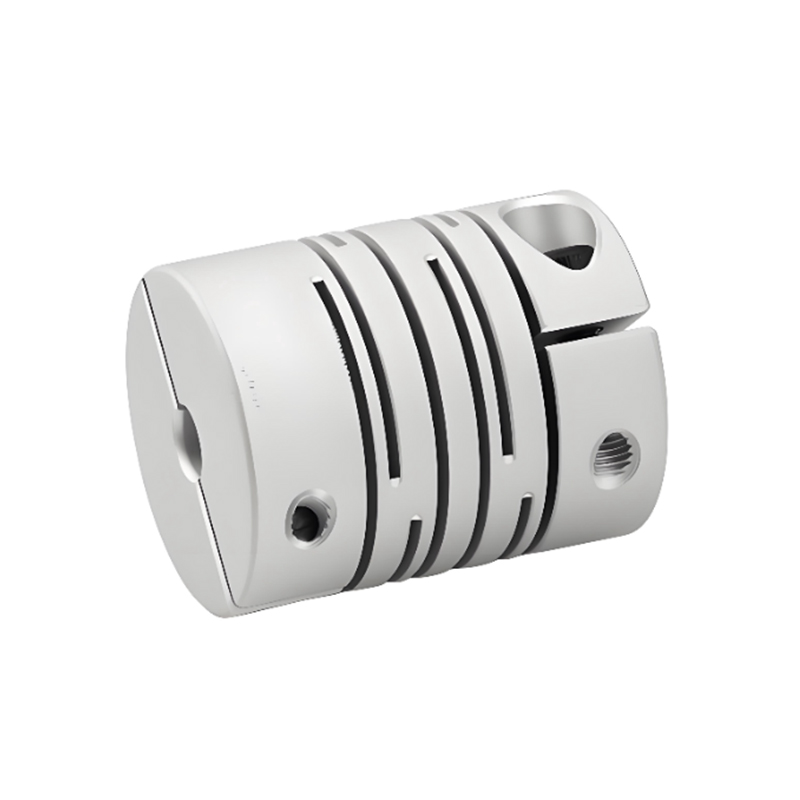

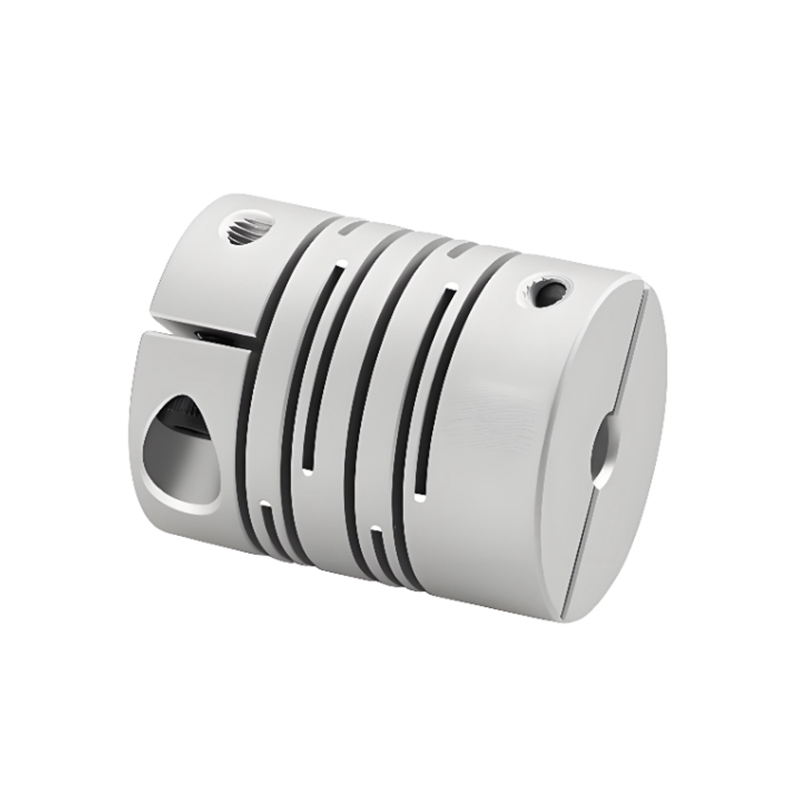

RSK-CPPC høj stivhed aluminiumslegering Parallel linje aksel koblingsklemme type

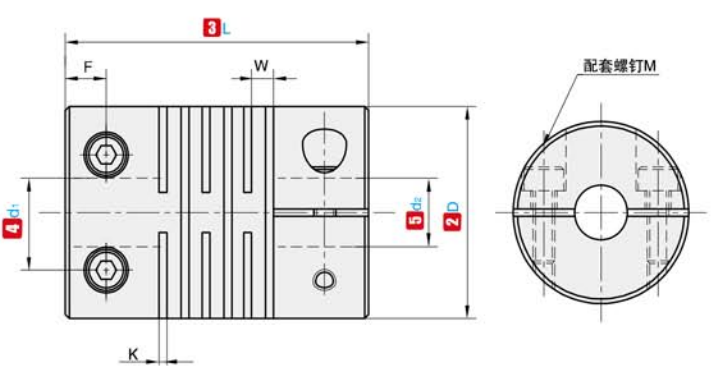

Kodenavn

D

L

Standard indvendig diameter (mm)

K

W

F

M

Momenttilspænding (N.m)

RSK-CPPC

16

17.5

3  4  5  6

0.55

1.18

3.0

M2,5

0.8

19

20

3  4  5  6  6,35  7  8

0.55

1.18

3.4

M2,5

0.8

24

25

4  5  6  6.35   7  8  9         10

0.55

1.49

3.78

M3

1.2

29

30

5  6  6,35  7  8  9  9,525  10  11  12

0.55

1.81

4.5

M3

1.2

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

M3

1.2

Bemærk: De indvendige huller i begge ender af koblingen kan frit kombineres med de minimale og maksimale indvendige diametre. De indvendige diameterstørrelser markeret i tabellen er kun til reference. Den af ​​kunden krævede huldiameter er også kun til reference. Kontakt os venligst for den af ​​kunden krævede huldiameter.

Kodenavn

D

L

Nominelt drejningsmoment (N.m)

Tillad bias (mm)

Tillad hældning (∠°)

Tillad aksial afvigelse (mm)

Tillad RPM

Statisk vridningsstivhed (N.m/rad)

Inertimoment (N.m)

Vægt (g)

RSK-CPPC

16

17.5

0.75

0.05

0.5

±0,10

24000

200

2,8x10 ^-7

7

19

20

1.5

0.05

0.5

±0,10

20000

270

6,2x10 ^-7

12

24

25

2.2

0.05

0.5

±0,10

16000

790

2,0x10 ^-6

23

29

30

3

0.05

0.5

±0,10

13000

1400

5,2x10 ^-6

41

34

35

4.5

0.05

0.5

±0,10

11000

2200

1,1x10 ^-5

62

Bemærk: Ovenstående inertimoment og tekniske parametre er målt ved standarden for maksimal blænde. Det maksimale nominelle drejningsmoment er relateret til holdbarheden af ​​selve koblingen. Jo større ydre diameter, jo større kraft, og jo mindre ydre diameter, jo højere tilladt hastighed.
