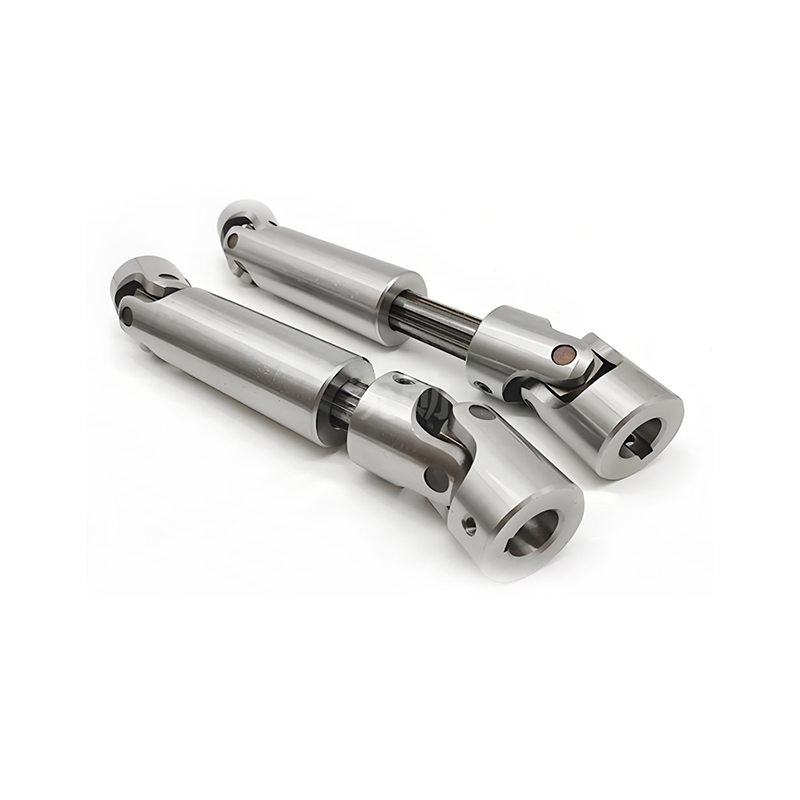

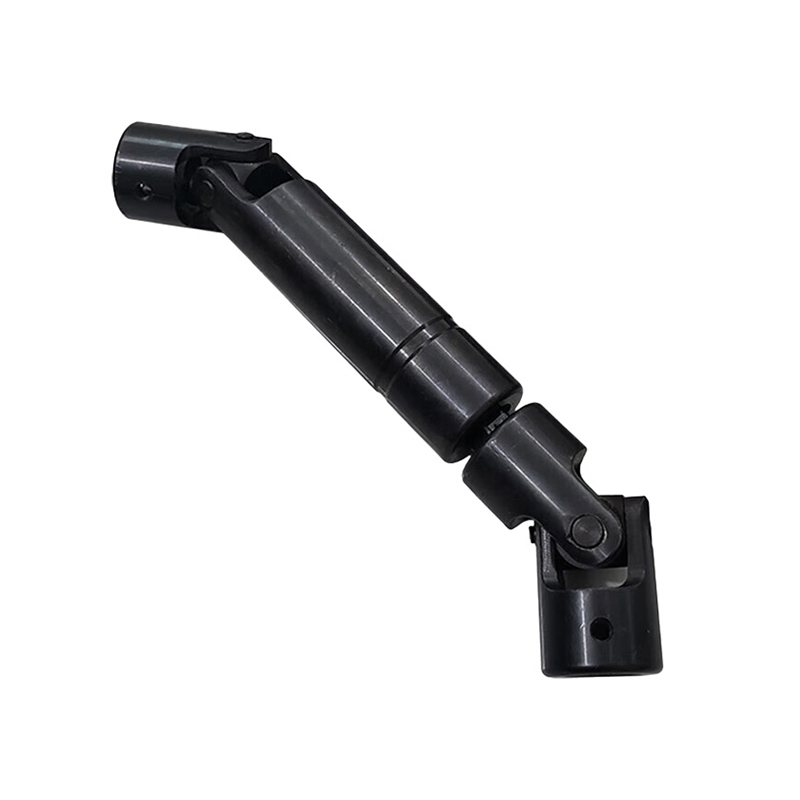

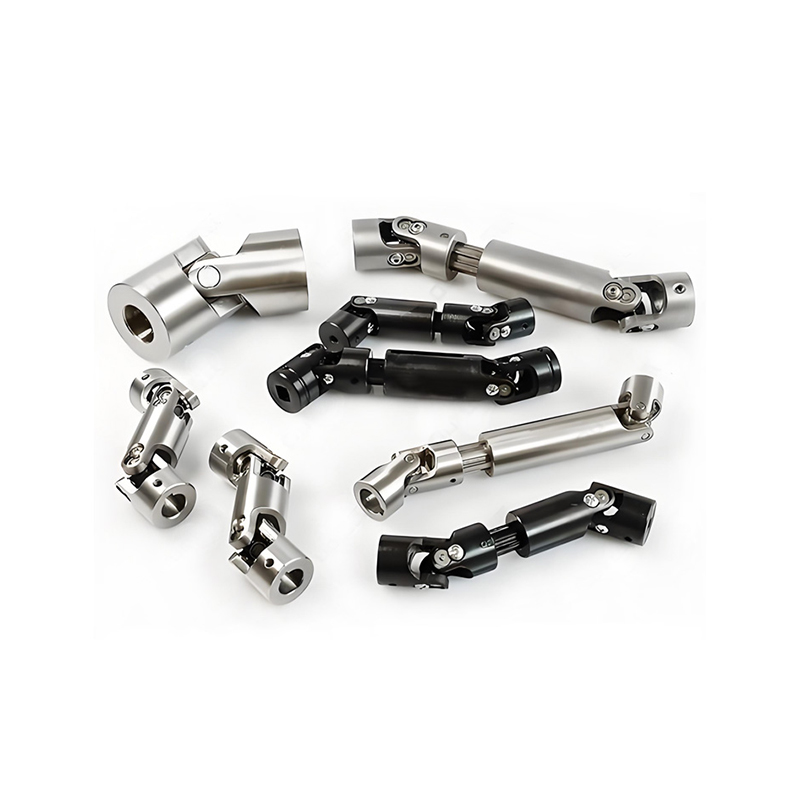

RSK-WSS Type Precision Universal Coupling Extension Type Højere transmissionsnøjagtighed og pålidelighed

Fremragende højhastighedsstabilitet

Høj transmissionsnøjagtighed og pålidelighed

Øget belastningskapacitet og levetid

Avanceret smøring og tætning

Bevarer muligheden for kompensation for stor vinkel

En Precision Universal Coupling (U-led) er en mekanisk kobling af høj kvalitet, der overfører rotationskraft mellem ikke-justerede aksler, hvilket giver mulighed for bevægelse og varierende vinkler, almindeligvis brugt i køretøjer og maskiner til jævn, pålidelig drejningsmomentoverførsel, hvor lige forbindelser ikke er mulige, med snævre tolerancer, med snævre tolerancer, med snævre tolerancer til stål, som er slidstærke, forseglede og forstærkede materialer, lang levetid og ensartet ydeevne, i modsætning til standard U-samlinger, der kan have hastighedsvariationer ved høje vinkler.

Nøglekarakteristika

Vinkelkompensation: Forbinder aksler i krydsende, ikke-parallelle vinkler, afgørende for affjedring eller maskinleddet.

Høj præcision: Fremstillet til strenge tolerancer for jævn drift, minimering af vibrationer og strømtab, bemærker Partsource og Belden Universal.

Holdbare komponenter: Bruger krydsninger af hærdet legeret stål, varmebehandlede nålelejer og robuste tætninger til forbedret styrke og smørefordeling, forklarer Partsource og Belden Universal.

Korrosionsbeskyttelse: Er ofte udstyret med beskyttende belægninger (som MICRO SHIELD™) for rustbestandighed, tilføjer Partsource

Sådan fungerer det (Basic U-Joint)

Struktur: En X-formet drejetap (kryds) forbinder to åg (et på hver aksel).

Bevægelse: Korset tillader akslerne at dreje og overføre rotation, selv når de er vinklet, som en kardan.

Potentielle hastighedsudsving: Et enkelt U-led kan få udgangsakslen til at fremskynde og sænke farten (ikke-konstant hastighed), hvis vinklen er signifikant, bemærker Wikipedia og WM Berg.

Præcisionsløsning: Præcisionssamlinger minimerer denne udsving og sikrer en jævnere strømforsyning sammenlignet med standardforbindelser, især i kritiske applikationer

Almindelige applikationer

Automotive: Drivaksler i baghjulstrukne (RWD) og firehjulstrukne (4WD) køretøjer, der forbinder transmissionen med differentialer.

Industrielt maskineri: Forbinder roterende dele i automation, robotteknologi og andet tungt udstyr, hvor vinklerne ændrer sig
